アイソレーションフィルタの配線手順
実際の電力線搬送アプリケーションでは、電圧安定器、周波数コンバータ、サーボ システム、高出力モーター、大容量コンデンサ、UPS ユニットなどの重要な負荷が電力線に設置されるのが一般的です。これらの負荷は、広帯域電力線搬送波の高周波信号に対して顕著な吸収効果を示します。電力線キャリアのパフォーマンス低下を防ぐために、電力線に専用の絶縁フィルタを設置して負荷源からの干渉をブロックし、それによって電力線キャリア システムの最適な通信パフォーマンスを実現することを強くお勧めします。
アイソレーションフィルターの配線方法：
1.電源側：電源側の絶縁フィルタの入力（LINE）は電源入力に接続され、その出力（LOAD）は負荷側の絶縁フィルタの出力（LOAD）に接続されます。広帯域キャリアは、絶縁フィルタの出力 (LOAD) に並列に接続されます。
2.負荷側：負荷側の絶縁フィルタの出力（LOAD）は電源入力に接続され、入力（LINE）は負荷機器に接続されます。広帯域搬送波は、分離フィルタの出力 (LOAD) に並列に接続されます。

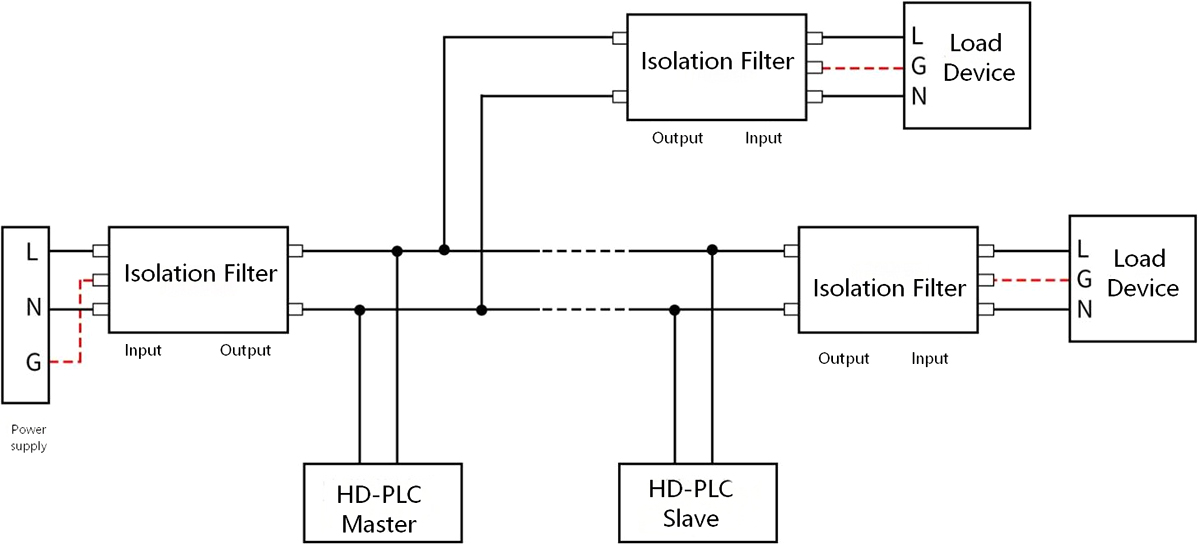

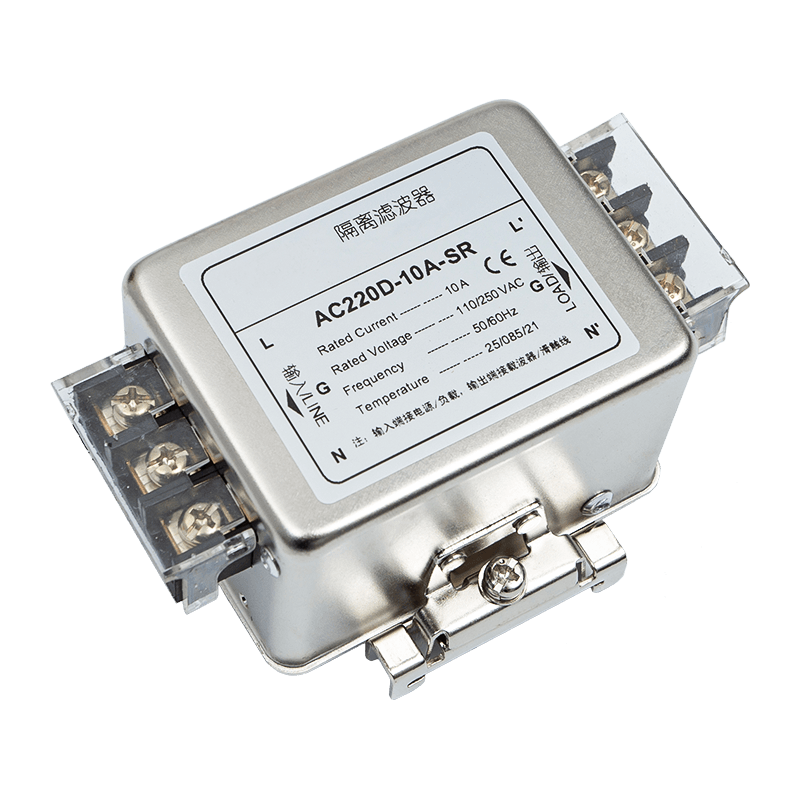

単相絶縁フィルタの配線図を以下に示します。

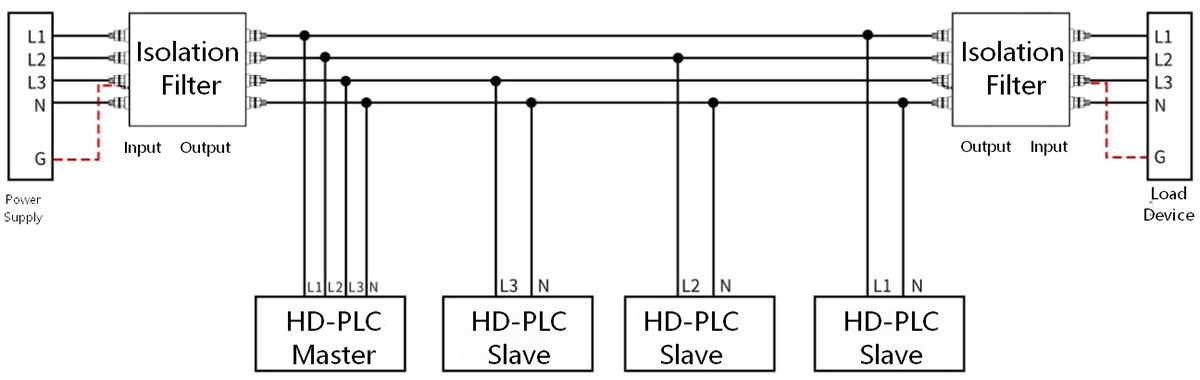

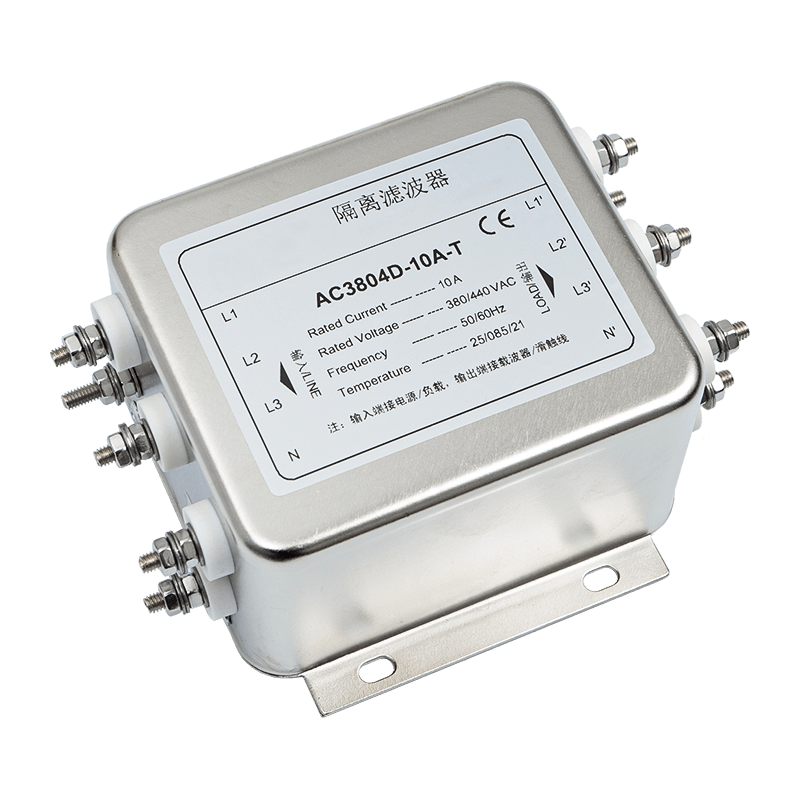

三相 4 線絶縁フィルタの配線図を以下に示します。

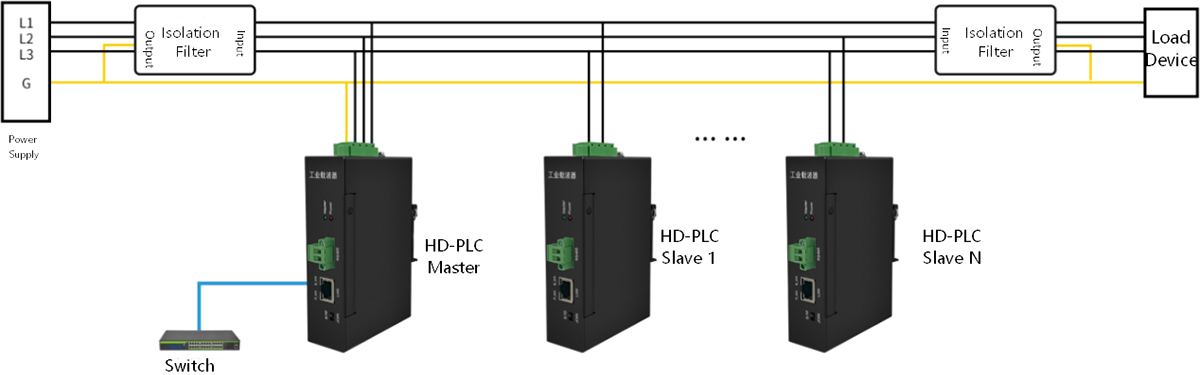

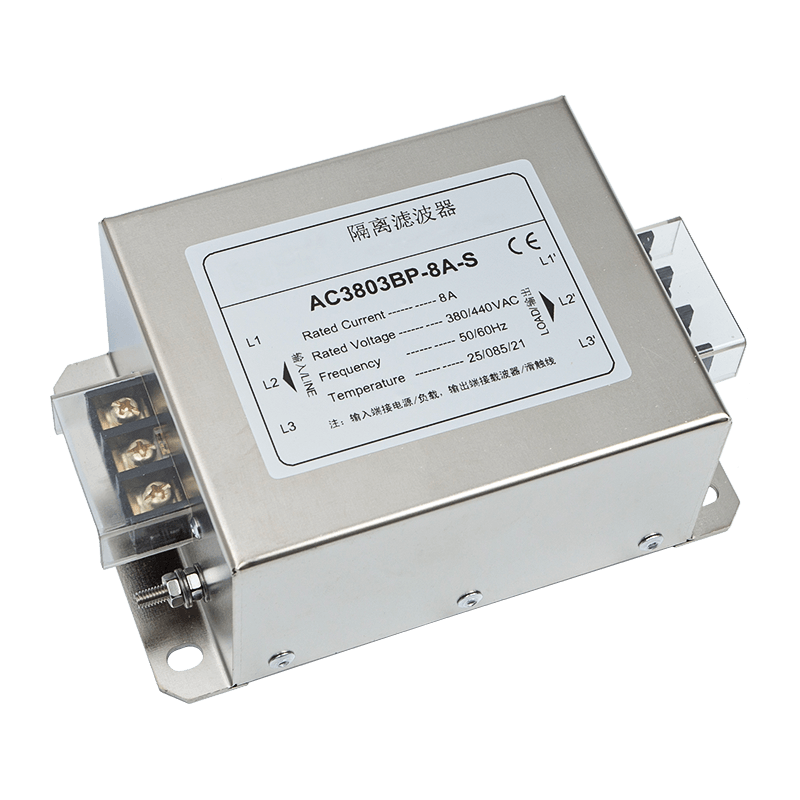

周波数コンバータの専用絶縁フィルタの配線概略図を以下に示します。
注意事項：
1. アイソレーションフィルタは、電力線搬送用に設計された専用の電源絶縁フィルタです。電力線搬送用の専用絶縁フィルタを市販の電源フィルタで代用しないでください。
2. 分離フィルタを取り付ける場合は、取り付け方向に注意してください。電源側フィルタの場合、電流は入力から出力に流れますが、負荷側フィルタの場合、電流は出力から入力に流れます。特に負荷側フィルタの取り付け方向は電源側フィルタと逆になるので注意してください。
3. 絶縁フィルタは電力線に直列に接続され、広帯域搬送波は絶縁フィルタの出力端で電力線に並列に接続されます。同じネットワーク内の異なるブロードバンド通信事業者間の電力線に分離フィルタを設置してはなりません。
4. 絶縁フィルタは、電力線に沿って侵入し外部に放射する電磁干渉を効果的に除去するために、電源側と負荷側の両方にできるだけ近くに設置する必要があります。
5. 絶縁フィルタの入力ラインと出力ラインは、それらの間に適切な距離を維持する必要があります。フィルタ性能の低下を防ぐため、平行配線や交差配線は避けてください。
6. 絶縁フィルタのアース線はフローティング状態にしないでください。アース線または電気ボックスの金属筐体のいずれかに接続する必要があり、できるだけ短い長さが望ましいです。
7. 電力搬送回路上のすべての負荷には、クリーンな電力線で広帯域搬送波通信が動作することを保証するための絶縁フィルタが装備されている必要があります。
8. 感電の危険性: 通電状態では操作しないでください。絶縁フィルタにはエネルギー貯蔵コンポーネントが装備されており、停電後 10 秒以内は電圧の危険が残ります。電源を切った直後は、端子接続部に直接触れないでください。
