傾斜センシング技術: 適切な測定原理の選択

すべての傾斜計が同じ方法で角度を測定するわけではなく、基礎となる検出原理は、精度、ドリフト動作、動的応答、さまざまな設置環境への適合性に直接影響します。産業および土木工学のアプリケーションに導入されている 3 つの主要なテクノロジーには、それぞれ異なるトレードオフがあります。

MEMS容量性加速度計 は、最新の傾斜センサーで最も広く採用されているテクノロジーです。 1 つまたは 2 つの感知軸に沿って重力加速度の成分を測定し、三角関数で傾斜角を計算します。主な利点は、高解像度 (多くの場合 0.001° 未満)、コンパクトなフォームファクター、および低消費電力です。振動に対する感度が主な制限です。機械的励起が持続する環境では、MEMS ベースのセンサーは、準静的な傾きを動的加速度ノイズから分離するためにデジタル フィルタリングを必要とします。

電解液傾斜センサー 密閉キャビティ内の導電性液体の位置を利用して傾きを検出します。これらは本質的に高周波振動に対して鈍感であり、流体が機械的なローパス フィルターとして機能するため、振動する機械や地震が発生しやすい構造物での用途に最適です。ただし、通常、測定範囲は狭く、温度による流体粘度の変化により、アクティブな補償がないとドリフトが発生する可能性があります。

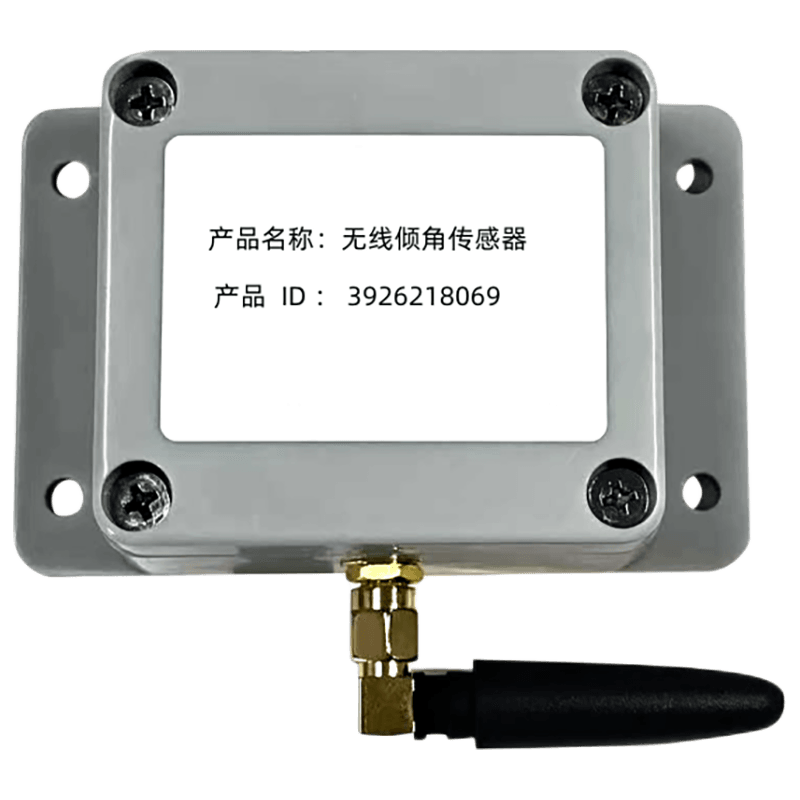

光ファイバー傾斜計 干渉原理または強度変調原理に基づいて動作し、電磁干渉に対する耐性と、爆発性または化学的に攻撃的な環境でも安全に機能する機能を提供します。これらは、センサーの寿命と本質的安全性が最重要視される、ダムの切羽、坑道、高圧変電所などの重要なインフラの監視に最適です。あ ワイヤレス傾斜センサー 堅牢なオンボード振動補償を備えた MEMS テクノロジーに基づいて構築されており、ほとんどの産業用途で電解センサーに匹敵する測定性能を大幅に低コストで提供し、ワイヤレス接続の利点も提供します。

精度、分解能、およびキャリブレーション: 仕様の実際の意味

傾斜センサーのデータシートでは、解像度、精度、再現性が混同されていることがよくあります。これら 3 つの異なる性能パラメーターは、さまざまなアプリケーションでの目的への適合性を決定します。を指定する場合には、その違いを理解することが不可欠です。 高精度無線傾斜計 要求の厳しい監視タスクに最適です。

• 解像度 センサーが検出して報告できる最小の角度変化です。 0.01°の分解能は、傾きが少なくともその量だけシフトするまで出力が変化しないことを意味します。高解像度は高精度を意味するものではありません。センサーは 0.5° の体系的なオフセットを持ちながら、0.01° の変化を確実に検出できます。
• 精度 （または絶対誤差）は、報告された角度が実際の物理角度にどの程度近いかを表します。これには、直線性誤差、ゼロ点オフセット、温度によるゲイン変動が含まれます。構造健全性モニタリングおよび地盤工学用途では、全測定範囲および全動作温度帯域にわたる絶対精度が制御仕様となります。
• 再現性 逸脱後に既知の角度に戻るときにセンサーがどの程度一貫して同じ出力に戻るかを定義します。長期間の沈下や基礎の回転の追跡など、絶対位置ではなく相対変化が監視変数であるアプリケーションでは、高い再現性が重要です。

温度補償には特に注意が必要です。 MEMS センサーは、温度によるゲインとオフセットのドリフトを示し、監視対象の構造の動きが小さくなる可能性があります。産業用途向けに評価されたセンサーは、オフセット温度係数 (TCO) と感度温度係数 (TCS) を明示的に指定する必要があります。 60 °C の動作範囲全体で 0.003 °/°C の TCO は、最悪の場合の熱誤差 0.18 ° を生成します。これは、予想される構造変位が 1 度の何分の 1 に相当するアプリケーションでは重大です。 ASY Electronics は、ファームウェアに適用される工場出荷時の校正係数と組み合わせたオンチップ温度センシングによってこの問題に対処し、報告される角度が熱によって引き起こされる測定アーティファクトではなく真の傾きを確実に反映するようにします。

構造的健全性の監視: 導入パターンとアラート ロジック

構造健全性モニタリング (SHM) では、傾斜センサーは通常、スタンドアロンの機器としてではなく、空間的に分散された測定ネットワーク内のノードとして導入されます。診断値は、単一のセンサーの読み取り値ではなく、一連の測定点にわたる差動傾斜パターンにあります。このパターンは、荷重の再配分、基礎の沈下、または進行性の構造損傷を、どのような全体的な変形指標よりも正確に位置特定できるものです。

一般的な展開アーキテクチャには次のものがあります。

• 垂直列配列 — 曲げ曲率プロファイルを検出し、最大変形の高さを特定するために、橋脚、建物の柱、擁壁に一定の高さ間隔で設置されたセンサー。
• 基礎周囲グリッド — 構造物の基礎の各コーナーと中間部にセンサーを設置し、不同沈下を検出し、どのセクションが優先的に沈下しているかを特定します。
• 法面と堤防の横断面 — 地盤工学用途における回転滑り面の発達を監視するために、斜面断面に沿って深さ間隔で設置されたセンサー。

SHM 導入におけるアラートしきい値は通常、階層構造になっています。第 1 レベルのしきい値は、高いサンプリング周波数で自動ログをトリガーし、傾斜イベントの時間的変化を捕捉します。第 2 レベルのしきい値により、エンジニアへの通知が開始されます。第 3 レベルのしきい値は、緊急対応プロトコルをトリガーします。 重要なことは、しきい値は絶対的な角度ではなく、各センサーの確立されたベースラインに対して相対的に定義する必要があることです。 なぜなら、同じプロジェクト内の構造要素が異なれば、初期の傾きや許容可能な長期ドリフトの割合も異なるからです。

産業機器の監視: 建設用途を超えて

土木工学と建設は傾斜センシングの最も目に見える使用例ですが、この技術は、あまり目立たないことが多い、より広範囲の産業資産監視アプリケーションにわたって実質的な価値を提供します。アン 産業用ワイヤレス傾斜センサーノード 低電力無線伝送により、有線計装が現実的でない資産クラス全体でコスト効率の高い監視が可能になります。

重回転機械の調整 傾斜監視は、振動解析だけでは提供できない予防保守の側面を追加する領域の 1 つです。ベース プレートのわずか 0.05° の傾きの変化は、ポンプやコンプレッサーの設置における基礎の沈下やボルトの緩みを示している可能性があり、多くの場合、検出可能な振動異常が数週間も前に発生します。機械の足元レベルでの継続的な傾き監視により、ミスアライメントがベアリングやカップリングの損傷に至る前に、対象を絞った検査を開始する早期の指標が得られます。

貯蔵タンクとサイロの完全性監視 化学処理やバルクマテリアルハンドリングにおけるアプリケーションの成長を表しています。大口径の貯蔵容器の底面の傾きの差は、基礎の支持が不均一であるか、壁が局所的に変形していることを示す可能性があります。手動による調査方法と比較して、継続的なワイヤレス傾斜モニタリングにより検査頻度が大幅に削減され、変形リスクが最も高い動的荷重イベント (充填、排出、地震励起) 中にリアルタイム データが提供されます。

移動装置および昇降装置の安全システム 傾斜感知を利用して安全な動作角度制限を適用します。クレーン、高所作業プラットフォーム、移動式掘削リグには、転倒事故を防ぐためにリアルタイムの傾斜フィードバックが必要です。この文脈では、長期的なドリフト安定性よりも、センサーの応答速度とセンサー障害状態でのフェールセーフ動作が主な仕様要件となります。 ASY Electronics は、スロードリフト構造モニタリングから動的安全インターロック アプリケーションまでの全領域に対応する傾斜センサー ノードを設計し、現代の製造とインフラストラクチャ管理の多様なニーズをサポートしています。
