温度と振動を同時に監視する必要がある理由

モーター、ポンプ、ギアボックス、コンプレッサーなどの回転機械では、温度と振動が故障の指標と深く関係しています。通常、摩耗の初期段階にあるベアリングは、熱異常が発生するずっと前に、高い振動サインを生成します。逆に、不適切な潤滑や過負荷は、機械的振動が検出可能なレベルに達する前に、局所的な温度上昇として最初に現れることがよくあります。 1 つの次元のみを監視するということは、障害検出範囲に重大な盲点を受け入れることを意味します。

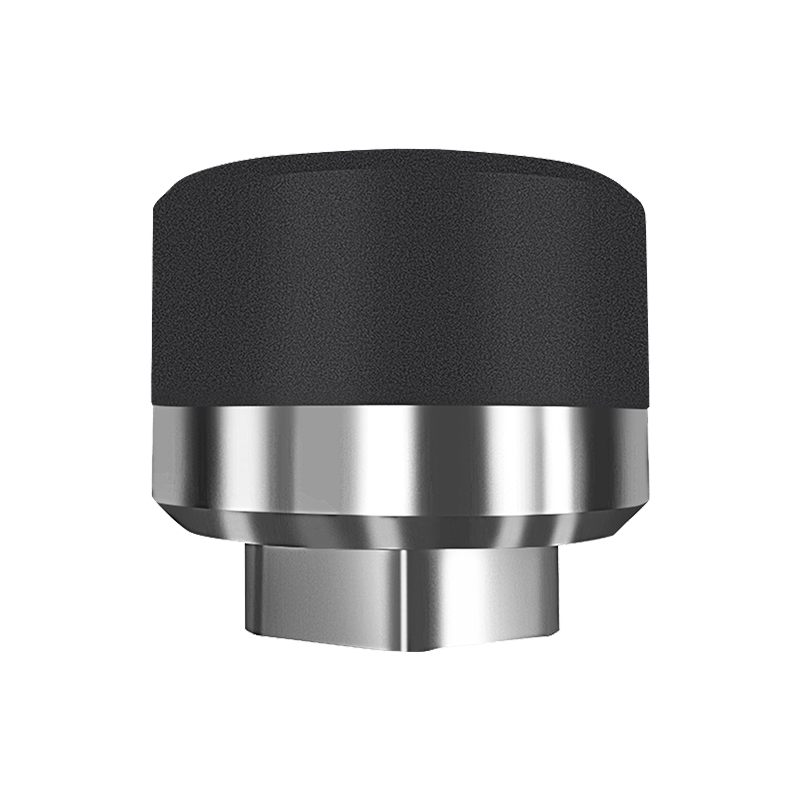

測定ごとに個別のセンサーを導入すると、この問題はさらに複雑になります。設置と配線のコストが倍増し、センサーの配置がユニット間で異なり、タイムスタンプが信頼性の高い相関分析に十分な精度で一致することはほとんどありません。あ ワイヤレス温度および振動統合センサー 単一ノード上に両方の測定チャネルを同じ場所に配置し、共通の取り付けポイントから時間同期したデータ取得を保証し、相互パラメータ相関を理論的ではなく実用的な機能にすることで、これらの問題を解決します。

診断の観点から見ると、この組み合わせにより、どちらのチャネル単独でも提供できないパターン認識が可能になります。振動振幅とケース温度の両方が同時にスパイクする場合は、ベアリングの故障が差し迫っていることを示す強力な指標です。温度が安定しているのに振動が増加する場合は、不均衡または位置ずれを示している可能性があります。平坦な振動を伴う温度上昇は、多くの場合、電気または潤滑の問題を示唆しています。 センサー レベルで 2 つの信号を融合することで、自動化されたルールベースの障害分類が工場現場で扱いやすくなります。

インテリジェントな分析アルゴリズム: 生データのロギングを超えて

生の振動と温度のストリームは大量でノイズが多くなります。ワイヤレス リンク経由ですべてのサンプルを送信すると、帯域幅が大量に消費され、多くの場合は不要になります。より価値のあるアーキテクチャでは、信号処理インテリジェンスがエッジ (センサー ノード自体の内部) に配置されるため、計算された特徴と異常イベントのみが上流に送信されます。これが現代のアプローチです 状態監視用の統合型ワイヤレス IIoT センサー デバイスは、ドメイン固有のアルゴリズムをファームウェアに直接埋め込みます。

一般的なオンノード計算には次のものがあります。

• 時間領域の統計 — RMS 速度、ピーク加速度、および波高率。ベアリングの剥離や歯車の歯の損傷などの衝撃的なイベントに敏感です。
• 周波数領域分解 — FFT ベースのスペクトル解析により、内輪、外輪、および転動体の故障に関連する特徴的な欠陥周波数を特定します。
• エンベロープ分析 — 高周波共振帯域を復調して、バックグラウンドの機械的ノイズによってマスクされてしまう低エネルギーの障害兆候を検出します。
• 熱傾向モデリング — 動作温度上昇と障害関連の熱逸脱を区別するための上昇率検出とベースライン偏差アラート。

ASY Electronics は、これらの分析レイヤーを自社のセンサー ハードウェアに直接統合し、データが機器から流出する前に障害分類と重大度スコアリングを実行できるようにします。その結果、ネットワーク トラフィックとクラウド処理のオーバーヘッドが大幅に削減され、アラート生成の応答性が向上します。これは、障害検出の遅延が生産損失や安全性リスクに直接つながる環境では、非常に重要な利点です。

産業用導入におけるワイヤレス アーキテクチャの考慮事項

状態監視ネットワーク用のワイヤレス プロトコルの選択は、純粋に技術的な決定ではありません。これには、通信範囲、データ スループット、消費電力、既存のプラント インフラストラクチャとの共存、および長期的な保守性の間のトレードオフが含まれます。産業用 IIoT 導入における一般的なオプションは、それぞれ異なるプロファイルを示します。

プロトコルの選択以外にも、アンテナの配置やゲートウェイ密度の計画も過小評価されることがよくあります。金属製の筐体、モーター フレーム、密集した配管により、重大な RF シャドウイングが発生します。構造化されたサイト調査（ゲートウェイの位置を最終決定する前にターゲット ゾーン全体の RSSI を測定）は、ほとんどの製造環境で信頼性の高いネットワーク パフォーマンスの前提条件です。適応型送信電力と周波数ホッピングは、高干渉設定で優先する価値のある追加機能です。

予知保全の運用化: センサーデータから保守の決定まで

を展開する 予知保全センサー ネットワークは必要ですが、予知保全プログラムを機能させるには十分ではありません。バリュー チェーンは、データの取得から、適切なタイミングで実行されるメンテナンスの決定に至るまで続きます。センサーの導入によって稼働時間が目に見えて改善されるか、データ ストリームが十分に活用されていないままになるかは、いくつかの運用要因によって決まります。

ベースラインの確立 最初の重要なステップです。アラートのしきい値は、一般的な業界の値ではなく、機器固有の健全なベースラインから導き出す必要があります。これには、試運転期間 (通常は通常の動作で 2 ～ 4 週間) が必要です。その間、センサー データが記録され、資産ごと、動作速度ごと、負荷条件ごとに統計ベースラインが計算されます。異なるタイプの機器に適用される一般的なしきい値は、過剰な誤検知または見逃した障害を頻繁に生成します。

アラートトリアージワークフロー アラートが生成される前に定義する必要があります。重大度 1 の障害通知を受け取るのは誰ですか?定義された期間内にアクションが実行されなかった場合のエスカレーション パスは何ですか?作業指示書作成のためにアラートはどのように CMMS にルーティングされますか?これらのワークフローが導入されていないと、組織の対応が遅すぎたり一貫性がなかったりするため、正確な障害検出でも計画外のダウンタイムを防ぐことができません。

継続的なモデルの改良 フィードバックループを閉じます。確認された各故障診断は、アルゴリズムの予測と一致するかどうかに関係なく、ラベル付きのトレーニング データを提供します。これにより、時間の経過とともに、プラントにとって最も重要な特定のマシン数、動作環境、故障モードに合わせて障害分類モデルを調整できるようになります。このフィードバック規律に投資している施設は、静的なすぐに使用できるしきい値構成を実行している施設と比較して、誤検知率が大幅に低くなり、障害検出のリードタイムが短縮されることを一貫して達成しています。 ASY Electronics は、エッジ ハードウェアと産業データ統合プラットフォームを通じてこの運用モデルをサポートし、単なるデータ収集レイヤーではなく完全な予知保全ワークフローを可能にします。
