炭鉱地下変電所における無線温度測定警報システムの適用

変電所は地下炭鉱生産の電力中核として、電気エネルギーをさまざまな地下システムに伝送するという重要な任務を担っています。従来、変電所の電源システムは主に手動による温度チェックや赤外線熱画像検査に頼って故障を検出してきました。しかし、密閉された狭い高電圧開閉装置キャビネット内、過酷な環境条件や複雑な動作環境では、手動検査では死角が生じることが多く、リアルタイムで継続的な温度監視ができません。地下電力負荷が継続的に増加しているため、電源システムの安全かつ信頼性の高い動作を確保することが、炭鉱の安全生産にとって最優先事項となっています。

1. 電源システムのハザード分析と問題点

電力システムの動作事故の統計分析を通じて、高電圧および低電圧の配電障害の直接の原因は、多くの場合、いくつかの主要なコンポーネントに集中しています。

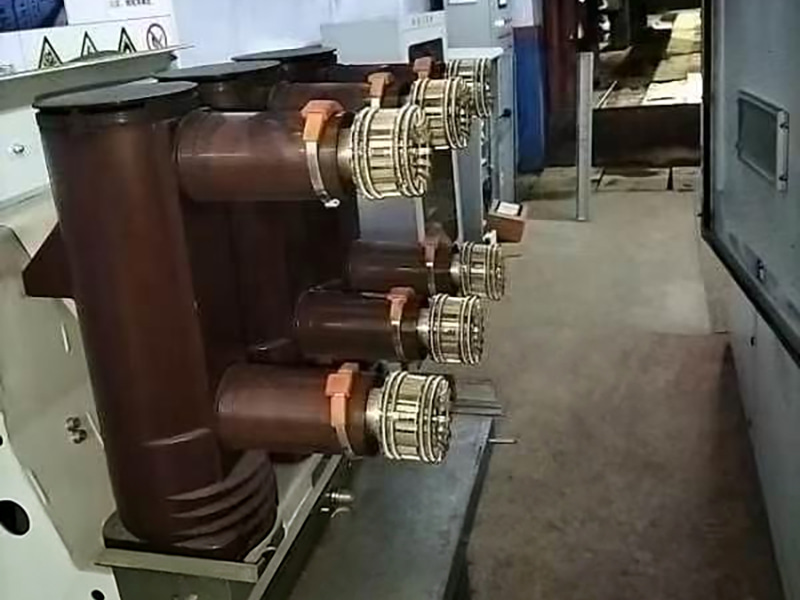

● 重要な加熱ポイント: 高電圧および低電圧開閉装置内の内部固定接点、可動接点、変圧器リード線、バスバー接続部、およびケーブル接続部。

● 障害トリガー: 機器を長期間使用すると、初期の製造品質の低下、圧着の緩み、動作材料の経年劣化、または長期にわたる熱によるスプリングの疲労や腐食により、接触抵抗が徐々に増加します。

● 悪循環: 負荷電流が増加すると、接触抵抗が大きくなり発熱し、温度が急激に上昇します。タイムリーな早期警告がなければ、これは容易に共同焼損、機器の破壊、さらには広範囲にわたる停電につながる可能性があります。

このような過熱の危険は隠れた突発的な特性を持っているため、定期的なメンテナンス停止や日常点検によって事前に発見することが困難です。

2. ワイヤレス温度測定システム ソリューション

高リスクの加熱接点、接合部、重要な電気機器のリアルタイム追跡と監視を実現するには、変電所は信頼性の高い無線温度測定警告システムを導入する必要があります。全体的なシステム アーキテクチャと動作原理は次のとおりです。

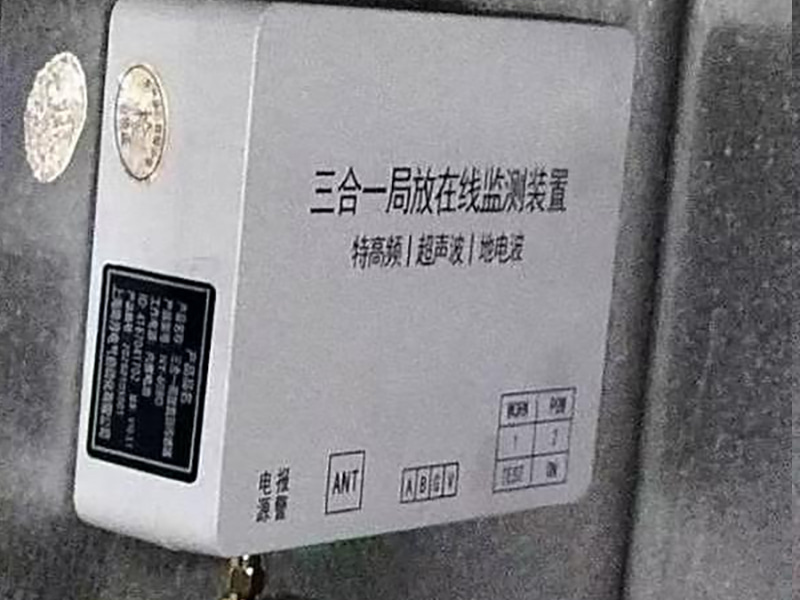

● フロントエンドの高精度取得: 専用のワイヤレス温度センサーは、開閉装置の接点やケーブルの接合部など、重要な注意が必要なすべての監視ポイントに設置されています。センサーは機器表面の動作温度をリアルタイムで収集し、データをワイヤレスで送信します。

● バックエンド集中処理: 無線受信端末は、各センサーから送信された無線信号を受信し、データの復調と変換を完了します。その後、データは温度測定ワークステーションに送信されるか、パネルを介してリアルタイムで表示されます。

● インテリジェントな警告保護: システム ソフトウェアは、全天候型の保管、傾向分析、およびすべての監視ポイントの過熱アラームを実行します。異常な温度上昇がしきい値に近づくと、システムはただちに警告を発し、メンテナンス担当者に事前に介入して事故を未然に防ぐよう通知します。

この無線温度測定システムを導入することで、高圧密閉空間内での難しい温度測定や検査の遅れといった問題点が効果的に解決され、炭鉱変電所のインテリジェントな運用保守レベルと安全保証能力が包括的に向上します。
