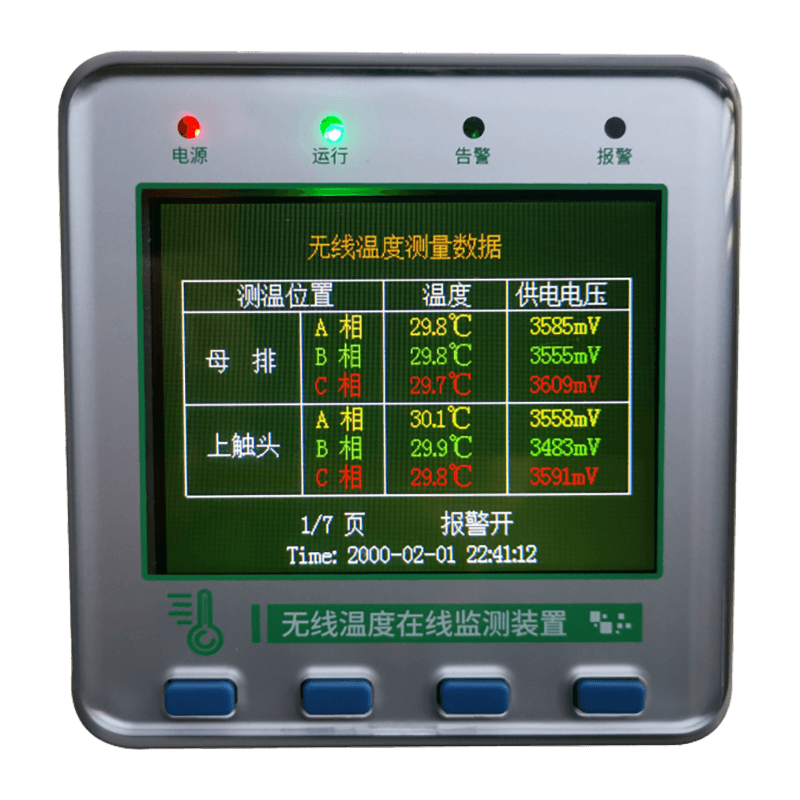

小型カラースクリーンワイヤレス温度測定ホスト

主な機能

機能紹介

データを受信する

ワイヤレス温度センサーによってアップロードされた温度とセンサー動作電圧を受信します。

表示データ

受信したデータはカラー表示され、より直感的な表示効果が得られます。バックライトスイッチは制御可能で、さまざまな用途に適しています。

時計表示

リアルタイム クロックが表示され、イベント ログの時間基準として機能します。

パラメータ設定

すべてのパラメータは柔軟に調整でき、操作は便利で、電源がオフになってもデータが失われることはありません。

警報出力

警報イベントが発生すると、リレードライ接点が信号を出力し、ブザー警報音を発します。

異常気温記録

各温度測定点の最高温度と最低温度を、対応する電源電圧と発生時刻とともに月ごとに記録します。年をまたいで使用すると、前年のその月のデータが自動的に上書きされます。

温度警報記録

警報が発生した温度測定箇所の温度、各相の開始時刻、終了時刻を記録します。最大 100 件のレコードを保存できます。レコードが 100 件を超える場合は、最も古いレコードから自動的に上書きされます。

温度不均衡記録

同じ温度測定箇所の三相温度が等しくない場合、現在のグループ内の各相の温度と発生時刻を毎月記録し、不均衡度を計算します。年をまたいで使用すると、前年のその月のデータが自動的に上書きされます。

パスワード管理

パスワード管理を採用しており、パラメータ設定時にはパスワードの入力が必要です。パスワードには、ユーザー パスワードとシステム パスワードの 2 種類があります。システム パスワードを入力すると、より詳細な設定にアクセスできるようになります。

技術的パラメータ

テクニカル指標

無線パラメータ

無線周波数

2.4GHz と 433MHz はオプションです。

ワイヤレスセンサーの数を管理する

≤240

通信パラメータ

通信方法

RS485通信インターフェース、通信距離≤1200m（リピータなし）

ネットワーク内のホストの数

≤128

通信プロトコル

Modbus プロトコル: ワイヤレス温度測定システムの通信プロトコル

ボーレート

1200、2400、4800、9600、19200 bps が利用可能

アラームのデフォルトパラメータ

温度警報値

上限：90℃、下限：-20℃

温度警報値

上限：60℃、下限：-10℃

警報電圧値

2700mV

リレーのドライ接点パラメータ

AC220V/5A（パッシブノーマルオープン/ノーマルクローズ接点1組）

動作電圧

AC85～265V / DC110～370V

全体の消費電力

≤5VA

動作温度

-10℃～70℃

動作湿度

≤90%RH、結露なし、非腐食性

高度

≤2500メートル

保護レベル

IP20

絶縁抵抗

≧100MΩ（温度10～30℃、相対湿度80％以下）

設置方法

組み込みインストール
