AIG-150S-02

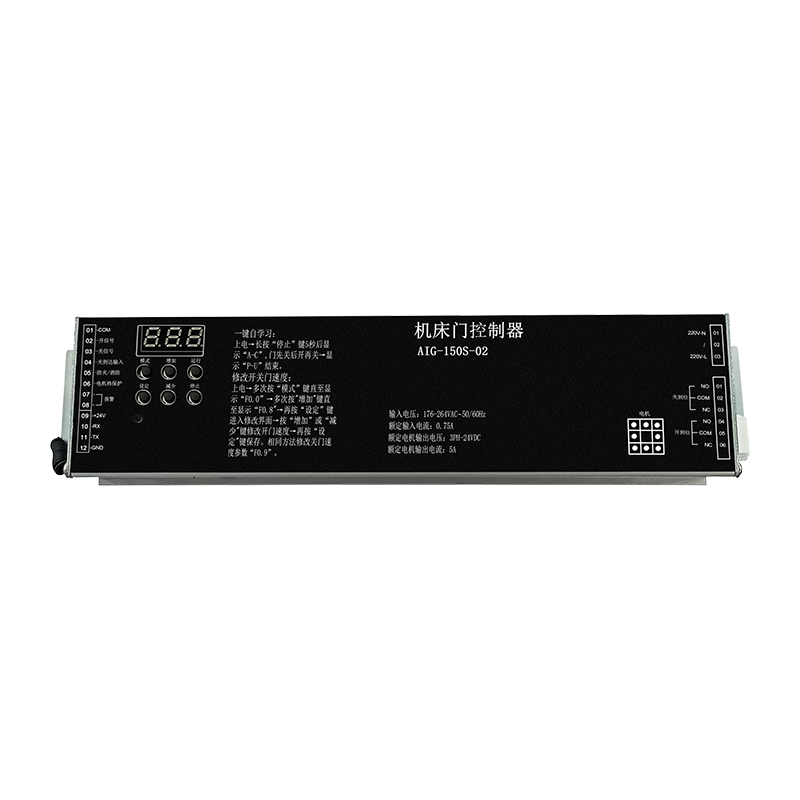

工作機械ドア用DCブラシレスコントローラー

  • 工作機械ドア用DCブラシレスコントローラー
  • 工作機械ドア用DCブラシレスコントローラー
  • 工作機械ドア用DCブラシレスコントローラー
  • 工作機械ドア用DCブラシレスコントローラー

製品説明と用途

対象アプリケーション: このコントローラは、工作機械ドアの自動操作用に特別に設計されています。

システムタイプ: 完全な閉ループ空間ベクトル PWM 制御を利用してモーターの動きを管理する DC ブラシレス コントローラーです。

物理的プロファイル: ユニットはコンパクトで、寸法は 261 x 64 x 41 mm (長さ x 幅 x 高さ) です。

主な特長

ワンキーデバッグ: このシステムには、ドアの移動量を自動的に測定し、モーターの初期角度を識別する、簡略化された「A-c」自己学習機能が含まれています。

包括的な制御インターフェイス: デジタル キーパッドを使用すると、ユーザーはモード間の切り替え、リアルタイム データ (速度と電流) の監視、機能パラメータの変更を行うことができます。

マルチレベルの動作曲線:

オープニング (O) とクロージング © グループ: 加速、減速、「ジャーク」 (滑らかさ)、およびクッション距離のカスタマイズ可能な設定を備えた 4 つの異なる速度レベル (Lv1 ~ Lv4) をサポートします。

構成可能な I/O:

入力: 開閉コマンド、リミット スイッチ、安全/火災リンク入力の外部信号をサポートします。

リレー出力: ドアが完全に開閉したときの信号送信やコントローラーの障害の表示など、15 の異なる機能をプログラムできる 3 つのリレーが含まれています。

リアルタイム監視 (N パラメータ): DC バス電圧、現在のエンコーダ位置、合計実行時間、ドア サイクル カウント (最大数百万サイクル) などの技術データを追跡します。

メリットと安全機能

精度と信頼性: シールド付きエンコーダ ケーブルと閉ループ制御の使用により、ドアの正確な位置決めが保証され、動作中のモーターの「暴走」が防止されます。

安全保護:

挟み込み防止ロジック: 怪我や機器の損傷を防ぐための、プログラム可能な「デッド ゾーン」と失速検出時間が含まれています。

環境および電気保護: 誘導雷サージ保護とモーター熱保護 (DI6 または DI5 経由) を備えています。

高度な診断: コントローラーは最新の 4 つの障害 (例: 過電流の場合は E-01、エンコーダーの故障の場合は E-02) を保存し、迅速なトラブルシューティングを容易にします。

安定性: 過電圧、不足電圧、モーター停止、逆回転に対する保護機能が組み込まれています。

製品性能仕様

入力電圧

AC176~264V、50/60Hz

制御可能な24V DCブラシレスモーターまたはサーボモーター、最大出力電流7.5A、最大出力電力150W

24V電源スイッチ

RS-485通信ネットワーク機能を搭載

入力信号

オープン、クローズ、挟み込み防止/火災防止、到着、モーター過熱保護

リレー出力信号

開位置、閉位置、エラー

適用範囲

工作機械のドア、特別にカスタマイズされた機能ドアなど
