医療用高耐久ドアコントローラー

製品説明

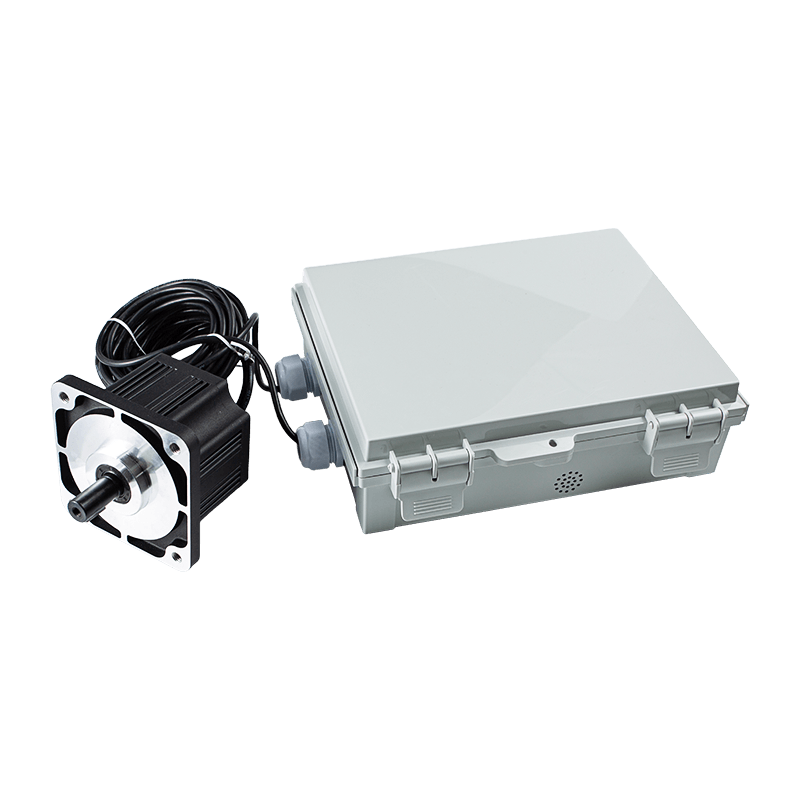

システム識別: AIG-750P-06 は、医療用重量スライド ドア用に特別に設計されたモーター コントローラーです。

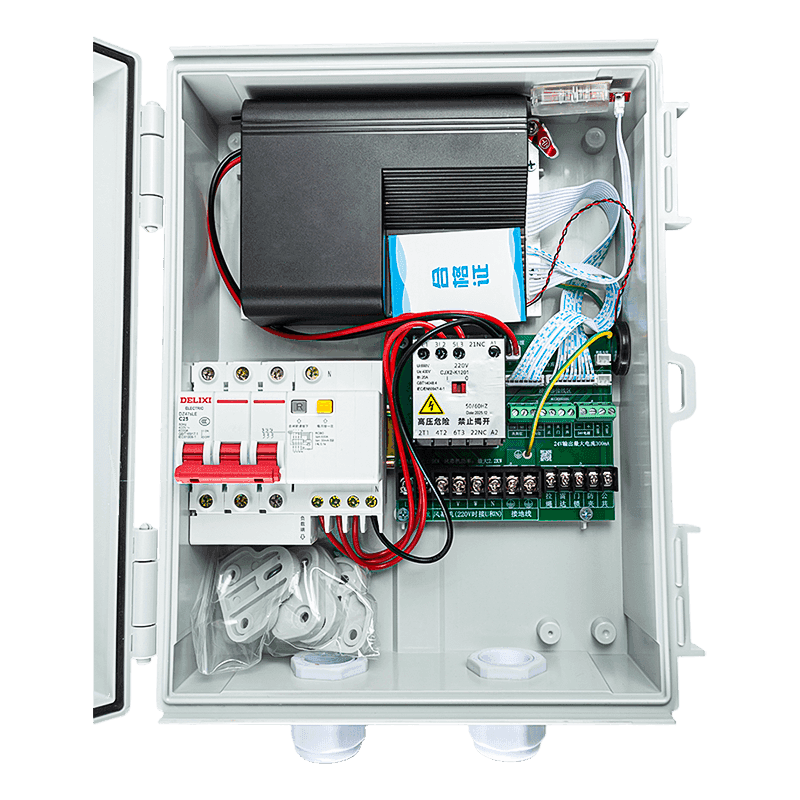

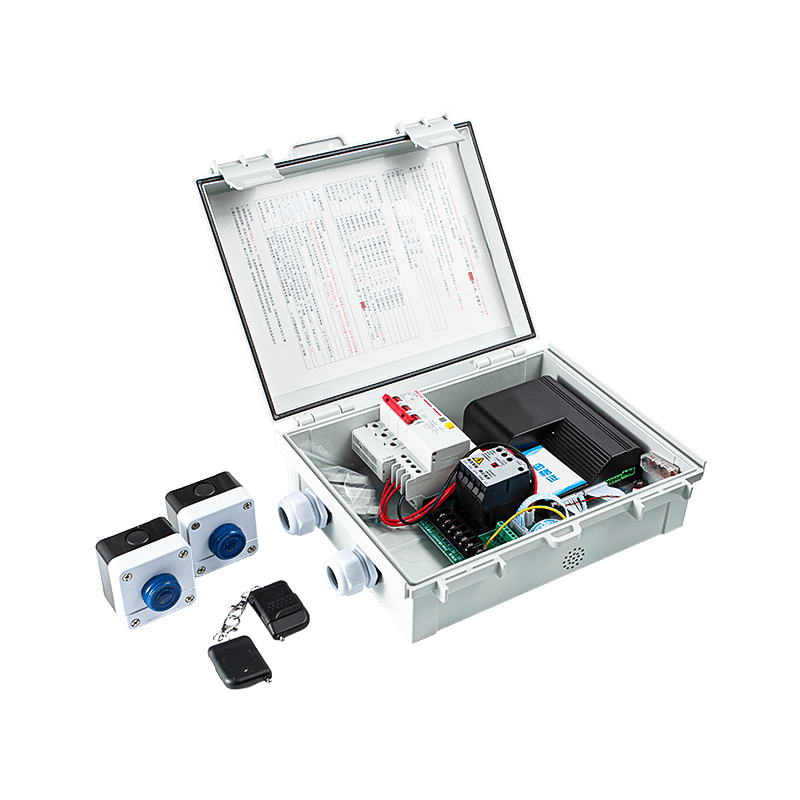

システム コンポーネント: 通常、AIG-1500P-02Y コントロール ボックスと統合され、DC ブラシレス モーター (MT02-WS-200W または MT02-WS-150W など) を利用します。

電力プロファイル: コントローラーは、定格電力 0.75KW、定格電圧 220V で動作します。

アプリケーション

主な用途: 医療環境における頑丈なスライドドアの自動制御。

冷蔵倉庫: ドキュメントには、冷蔵庫のドア コントロール ボックスとの併用が記載されており、「冷蔵倉庫ドア」と言及されており、温度管理された環境に適していることが示されています。

周辺機器管理: システムは、次のような外部ハードウェアを管理できます。

凍結を防ぐための電熱線（最大1KW）。

環境分離を維持するためのエア カーテン (最大 2.2KW)。

メリットと安全機能

安全保護:

挟み込み防止ロジック: 挟み込みを防止するための調整可能な判定時間とトルク設定が含まれています。注: 完全に開いた位置または完全に閉じた位置から 20 cm 以内では、保護は作動しません。

電気的安全性: 高電圧誘導電気や感電を防ぐために、モーターのアース線をコントローラーの接地マークに接続する必要があります。

耐久性と信頼性:

耐環境性: 互換性のあるモーターは IP65 防水レベルを提供し、-30°C の低温でも動作できます。

障害診断: システムは最新の 4 つのエラー (N09 ～ N12) を記録し、ホール センサーの故障 (E02)、不足電圧 (E05)、または速度超過 (E15) などの問題に対する特定のコードを提供します。

効率的なセットアップ: コントローラーが最初の電源投入時に開閉限界を識別することでドアの位置を「学習」できるコミッショニング方法を特徴としています。

Operational Insight: 現在の実行時間と総実行数 (最大数百万サイクル) を追跡し、予防保守を支援します。
