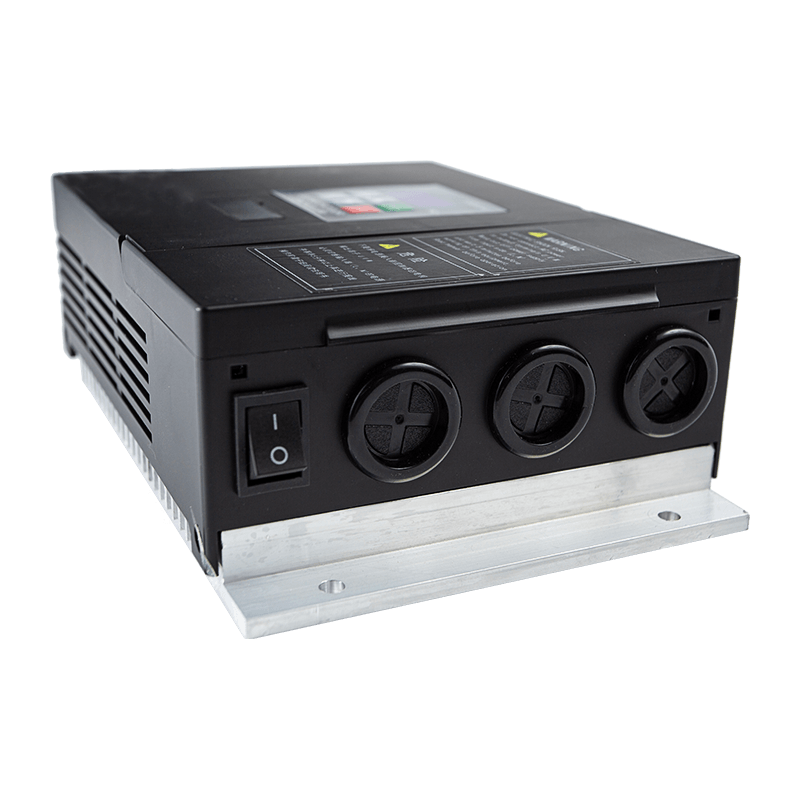

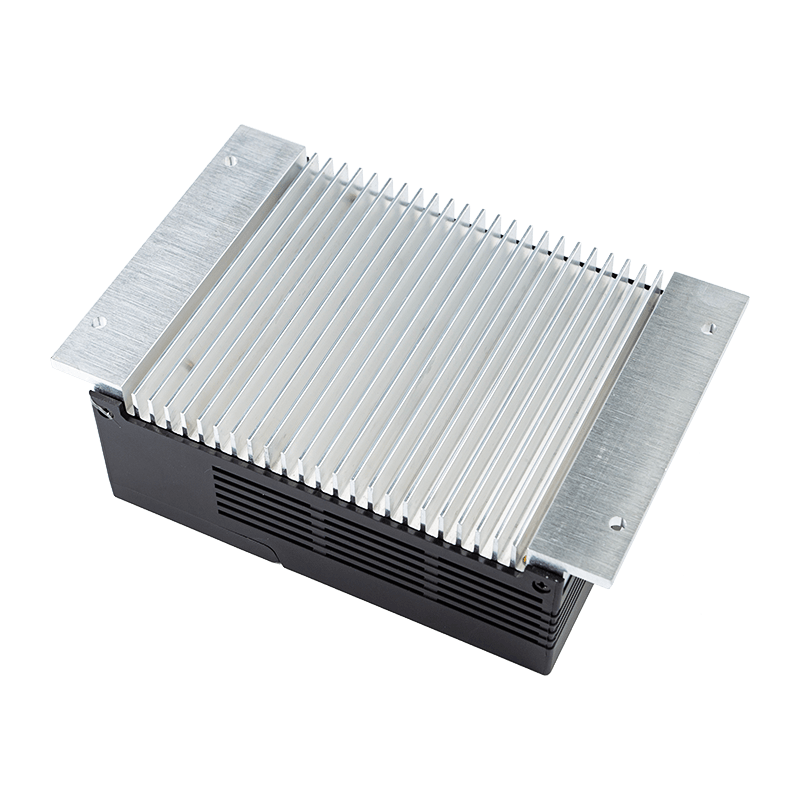

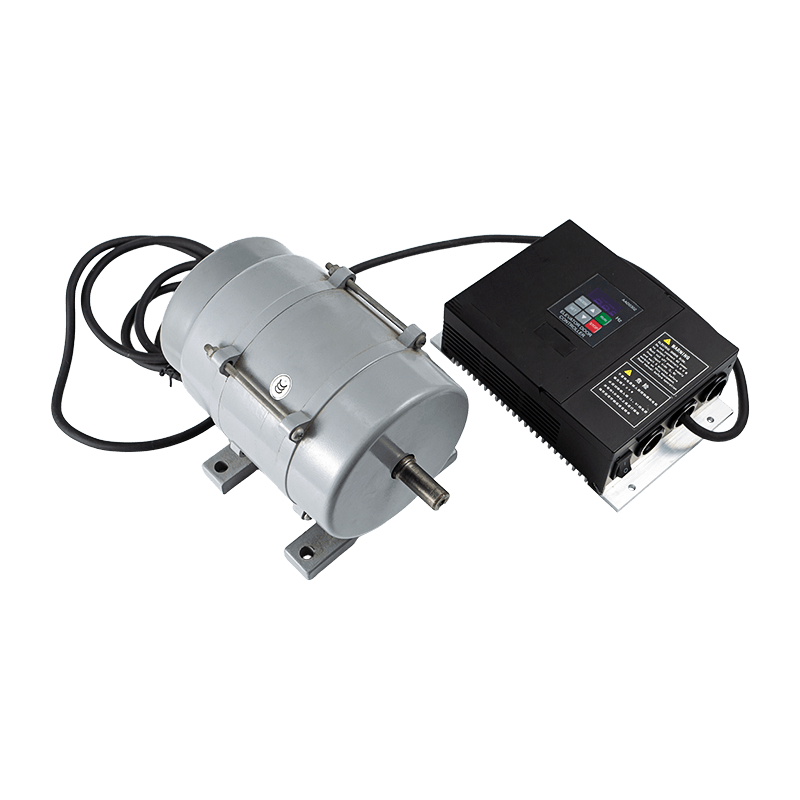

AC非同期エレベータードアコントローラー

製品説明

デバイス タイプ: これは、エレベーター ドア AC 非同期コントローラーとして特別に設計された可変周波数ドライブです。

システムインターフェイス: ナビゲーション、パラメータ編集 (タイプ「p」、「n」、および「d」)、およびモニタリング用のディスプレイを備えたデジタルキーパッドを備えています。

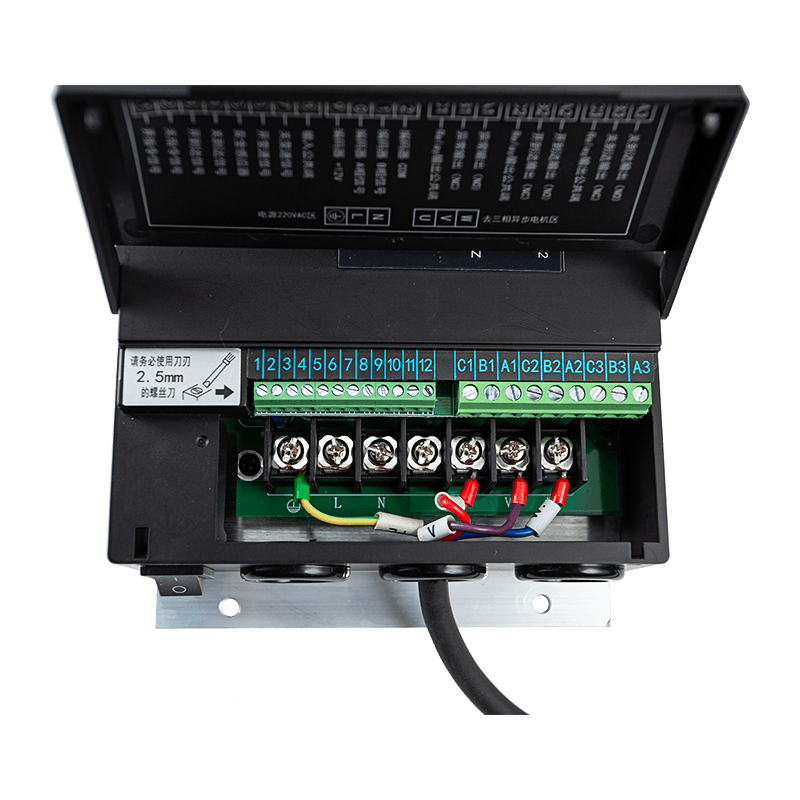

電源と接続性: このユニットは単相電源を使用し、モーター接続、入力信号 (開/閉/リミット)、およびエラー出力用の端子を備えています。

アプリケーション

主な用途: エレベーター/エレベーターのドアの開閉サイクルを制御します。

動作モード: 次のようないくつかの特殊な実行モードをサポートします。

- エンコーダーおよびエンコーダー サークル モード。

- 4 ポジション スイッチおよび 4 ポジション スイッチ サークル モード。

- 統合システム制御のための RS-485 経由の通信モード。

- テストとセットアップのための手動モード。

主な特長

カスタマイズ可能なドア曲線: ユーザーは、開閉サイクルのさまざまな段階で加速、減速度、周波数のパラメータを調整することで、ドアの動きを微調整できます。

プログラム可能なトルク制御: DC トルクブーストレベル (P05) と、完全に開閉した後のドアの位置を維持するための特定の維持電流設定 (d40、d41) が含まれています。

柔軟な制御ロジック: コントローラーでは入力信号ロジック (ノーマル オープンまたはノーマル クローズ) を選択でき、複数の制御モード (キーパッド、ターミナル、または通信) を提供します。

リアルタイム監視: システムは、出力周波数、電流、ドア位置、ドア幅 (パルス)、合計実行時間を含む幅広いデータを監視および表示します。

セキュリティ: パスワード保護機能 (P41) を使用してパラメータをロックし、偶発的または不正な変更を防止できます。

利点

精度と滑らかさ: コントローラは、開閉の両方に対して最大 6 つの異なる加速/減速時間を提供することで、スムーズな機械動作と高品質の動作曲線を保証します。

包括的な保護: ドライブには過電流、過電圧、不足電圧、過負荷に対する安全装置が組み込まれており、コントローラーとモーターの両方を損傷から保護します。

簡素化されたトラブルシューティング: エラー コードの広範なリスト (例: 過電流の場合は SC1、エンコーダ パルス障害の場合は Er1) により、技術者は障害を迅速に診断して修復できます。

すぐに使用可能: ユニットはドア幅パルスと機能パラメータの自動調整が工場で完了した状態で出荷され、すぐに基本的な操作を行うことができます。
