製品説明

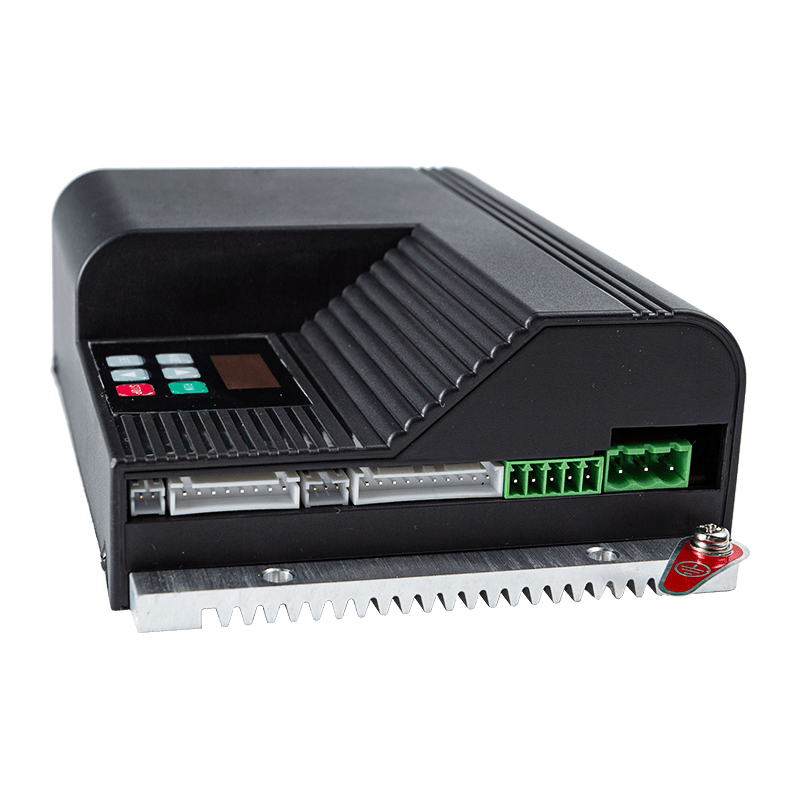

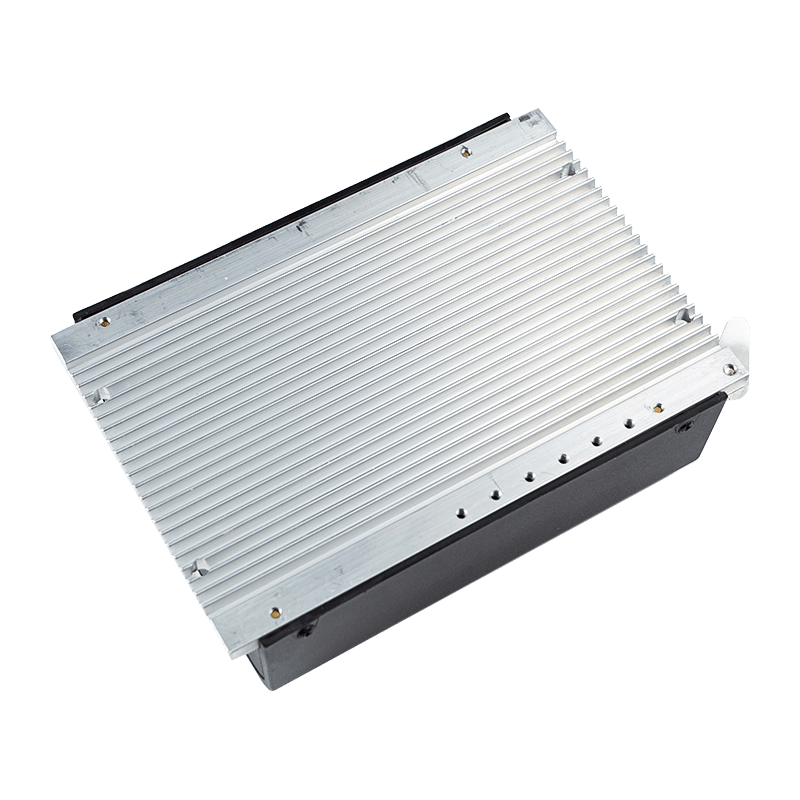

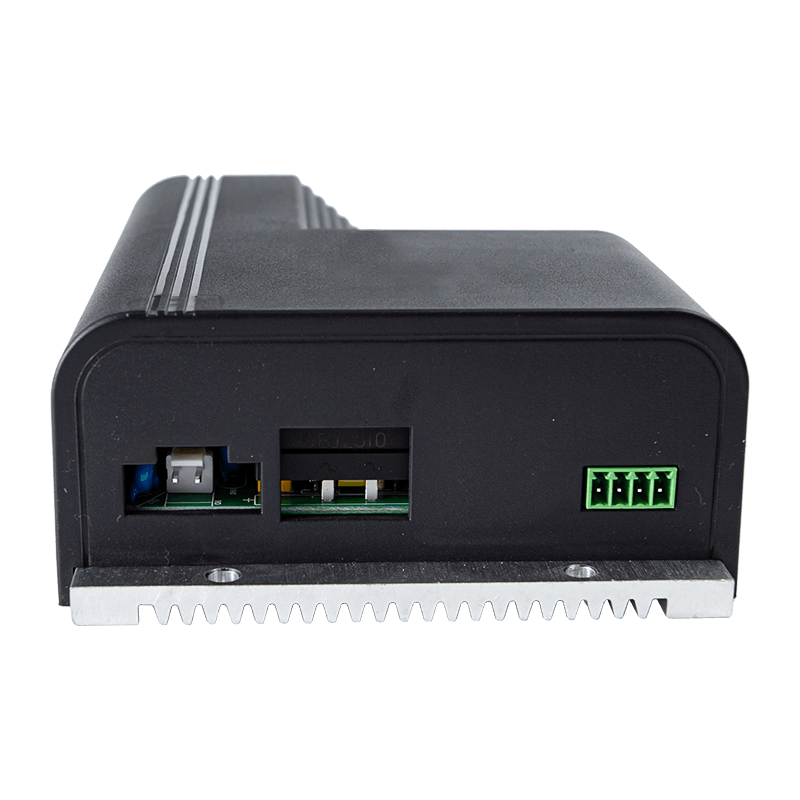

デバイスの種類: エレベータ ドア システムの精密な管理のために設計された高性能エレベータ ドア サーボ コントローラ。
制御方式:完全閉ループ空間ベクトルPWM制御を採用。
システム互換性: MT01-TB-120W 永久磁石サーボ モーターと連動するように特別に設計されています。
電源要件: 176 ~ 264V AC (50/60Hz) の単相入力電圧で動作します。
主な特長
包括的なモニタリング: 出力速度、電流、バスバー電圧、ドアの位置、総稼働時間を追跡するデジタル ディスプレイを備えています。
ワンタッチコミッショニング: ドアの幅を測定し、初期位置をテストする自動「ワンキーデバッグ」機能 (A ~ c) が含まれています。
広範なパラメータ化:
ドアカーブ (O および C グループ): 開閉サイクルの特定のバッファ距離、加速および減速速度を含む、4 つの異なる速度ギアの微調整が可能です。
技術者パラメータ (F グループ): モーターの極ペア、エンコーダー ライン、およびリレー出力機能を管理します。
柔軟な I/O: 8 つのデジタル入力 (火災警報、安全センサー、ドア コマンドなどの信号用) とステータスまたは障害アラーム用の 3 つのリレー出力を備えています。
高度なロジック: レベルとエッジの両方のスイッチング ゲート信号モードをサポートし、ドア ブロックの調整可能な判定時間を含みます。
アプリケーション
主な用途: スライド式リフト/エレベーター ドアの動作管理。
特殊モード: ドア機構の連続テストサイクル用のデモモード (F1.4) が含まれています。
統合システム: データのコピーおよび外部パラメータの設定/デバッグのための TTL 通信をサポートします。
