DCブラシレスエレベータードアコントローラー

製品説明

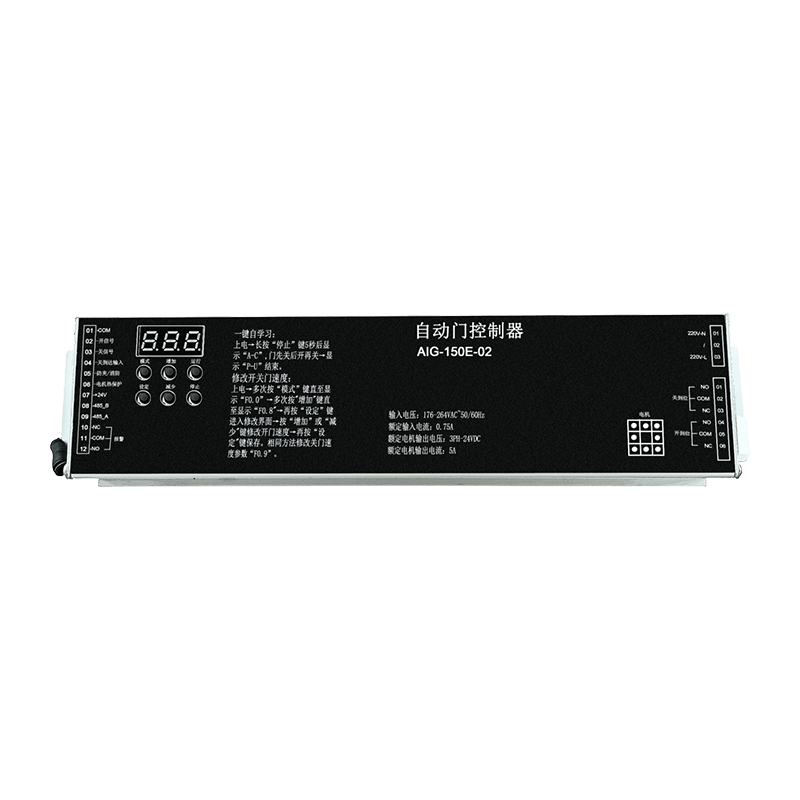

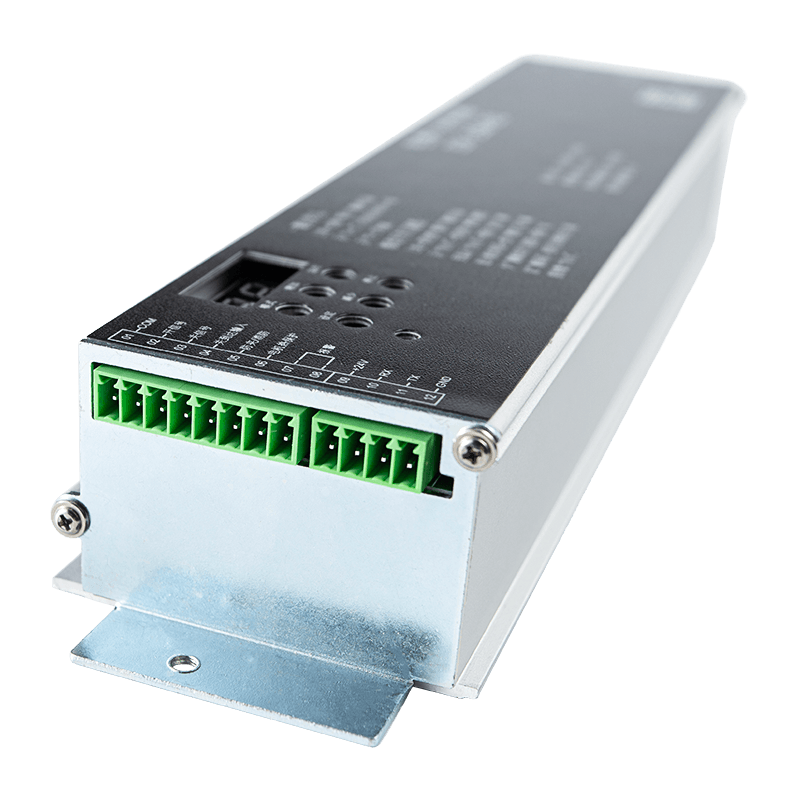

モデル: AIG-150E-02 は、リフトドア専用に設計されたブラシレス DC コントローラーです。

電源と入力: 3 線式 (通信) 配線方式を使用し、単相 220V 入力で動作します。

システム互換性: ブラシレス DC モーター、特に MT02-WS-100W モデルで動作するように設計されています。

アプリケーション

主な用途: このデバイスはスライド ドア コントローラーとして機能します。

特定の設定: システムには、医療用ゲート (エンコーダ同期バージョンと DC ブラシレス バージョンの両方) など、特定の種類のドアの構成が含まれています。

環境: MT01-YC-43W などの互換性のあるモーターは、-20°C ～ 50°C の動作温度で定格されています。

主な特長

ステータス監視: デジタル管ディスプレイは、自動ドア幅測定 (A_c)、通常の開き (Uoo)、および閉じ (Uco) などの動作状態に関するリアルタイムのフィードバックを提供します。

カスタマイズ可能なパラメータ:

ユーザーパラメータ（Pシリーズ）：開閉速度、自動閉遅延時間、挟み込み防止トルクを調整できます。

技術者パラメータ (F シリーズ): モーターの極ペア、減速比、および高度なスピード リング KP/KI 設定をより詳細に制御して、スムーズな加速と減速を実現します。

トルク制御: コントローラーは、始動トルク、挟み込み防止トルク、ドアが所定の位置に配置された後の保持トルクなど、さまざまなトルク段階を管理します。

動作モード: プライマリ - セカンダリ モデル、緊急バッテリー モード、およびテスト用のエージング デモ モードをサポートします。

メリットと安全機能

安全保護: コントローラーには、ドアの経路が遮断されたことを識別するための遮断検出機能 (感度調整可能) が組み込まれています。

診断ツール: 包括的なトラブルシューティング システムにより、エンコーダ/ホールの故障 (E02)、過電圧 (E05)、モーターの過負荷 (E18) などの特定の障害が特定されます。

運用上の完全性: 安全性を確保するために、システムは専門家による設置、アース線の厳密な接地、および干渉を防ぐためのエンコーダ用のシールド ケーブルの使用を必要とします。

メンテナンス機能: コントローラーは累積作業時間を追跡し、特定のゲート タイプに対してデバイスを工場出荷時のデフォルトにリセットする「パラメーター リカバリ」を可能にします。
