卸売 DCブロードバンド電力線通信 サプライヤー
ホーム / 製品 / 高速電力線通信(HD-PLC) / 高速電力線通信(H-PLC) / DCブロードバンド電力線通信
KS810NS

DCブロードバンド電力線通信

  • DCブロードバンド電力線通信
  • DCブロードバンド電力線通信
  • DCブロードバンド電力線通信
  • DCブロードバンド電力線通信
  • DCブロードバンド電力線通信
  • DCブロードバンド電力線通信
  • DCブロードバンド電力線通信
  • DCブロードバンド電力線通信
  • DCブロードバンド電力線通信
  • DCブロードバンド電力線通信

キャリアモジュール KS810N は、DC タイプ KS810NS と一般タイプ KS810NT に分かれており、バス、スター、ツリー、およびハイブリッド ネットワーク トポロジ構造をサポートします。

DC タイプ KS810NS は、負荷のある電力線が負荷あり専用線と負荷なし専用線の 2 種類の配線に分けられるため、DC12-48V の電力線でのキャリア通信に適しています。

1. 負荷のあるDCタイプKS810NS電源ライン、フィルターと使用する必要があります。電源ポートは中断され、接続されていません。PLCチャネルポートはDC電源ラインに並列に接続されており、正極と負極を区別するように注意してください。参考配線図:

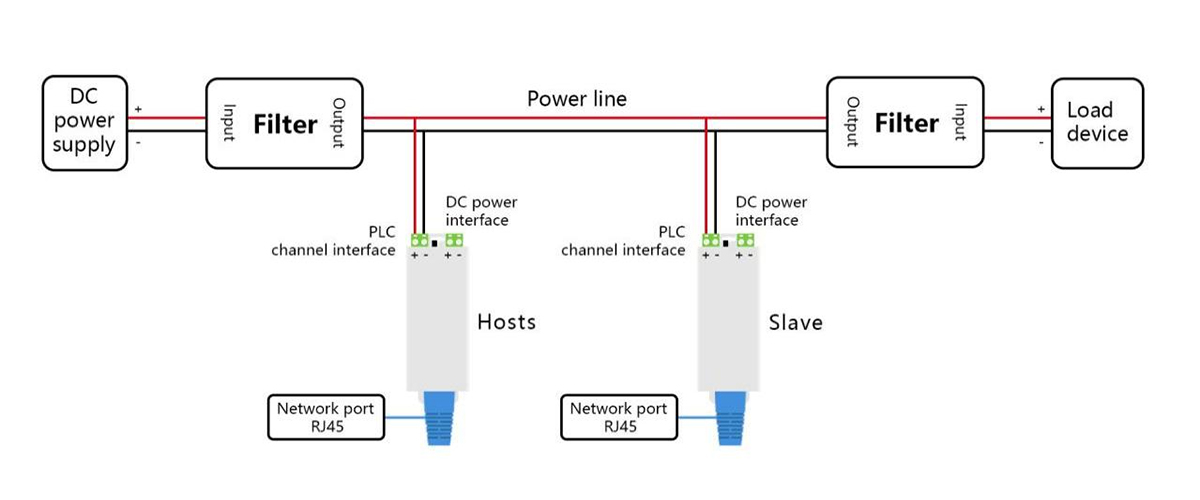

図1

2. 無負荷の DC タイプ KS810NS 電源ラインは専用線を通り、電源側のキャリアの電源ポートは DC12-48V 電源に接続され、他のキャリア電源ポートは停止され接続されていません。すべてのキャリアのチャネル ポートは DC 電源ラインに並列に接続されており、正極と負極を区別するように注意してください。参考配線図:

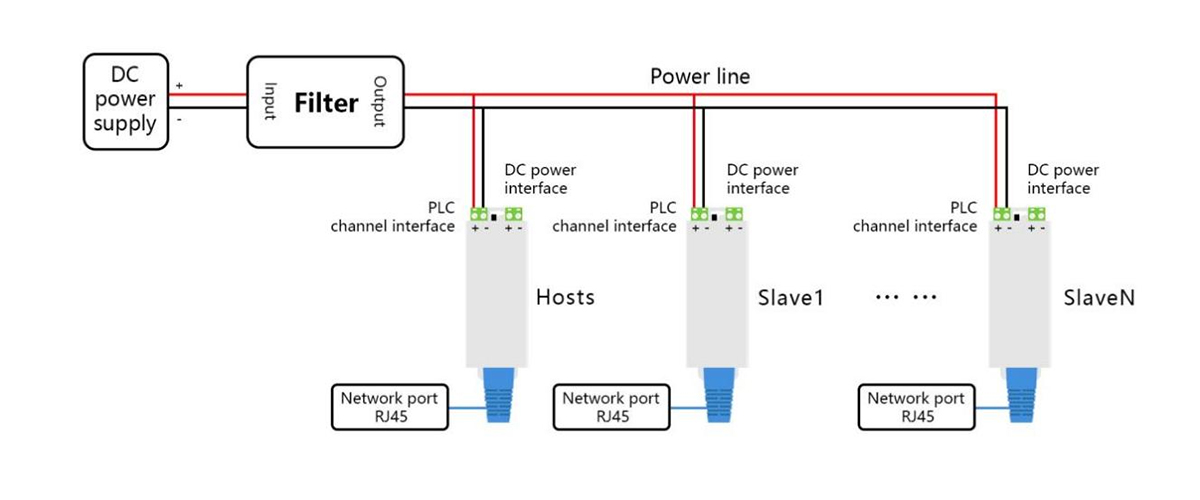

図2

技術データ

分類

テクニカル指標

電源

DC 12-48V

PLC 信号ポート

NSタイプ:DC12-48V

NTタイプ:AC0~220VまたはDC0~400V

任意の 2 芯ケーブル、電力線、スリップ コンタクト コード、スリップ リング ケーブル

変調方式

OFDM変調タイプ

キャリア周波数

2~28MHz

イーサネット帯域幅

10M/100Mbps の自己適応

伝送距離

通常の電力線は 500 メートル、同軸ケーブルは 2 キロメートル、クラス 10 リレーは最大 3 ~ 5 キロメートルです

RS485

Modbus RTU 契約をサポート、ボーレートは 1200 ~ 115200bps に設定可能

データ遅延

10ミリ秒以内

パケットロス確率

0.1パーセント未満

全体の消費電力

≤3W

標準契約

TCP/IP、UDP、Profinet、ホームプラグ、ホームプラグAV、Modbus-TCP、

IEEE 802.3、IEEE 802.3U、IEEE 802.3ab、IEEE 1905.1、

IEEE 1900、IEEE 1901 など

暗号化の方法

AES-128ビット

マルチキャスト

IGMP マルチキャスト プロトコルをサポート、ノードの最大数は 128 です

外形寸法

サイズ:160*35*26mm(長さ*幅*高さ)

重量:250g

取り付け:イヤーフック

環境要件

使用温度:-40℃~85℃

動作湿度:20%~95%(結露なきこと)

保存温度:-40℃~85℃

労働時間

工業用グレード、7 時間×24 時間の全天候型作業をサポート
