特長
測定範囲:-0.1MPa…0MPa〜0.01MPa…100MPa。
ディスプレイ付きで、リアルタイムの圧力値が表示されます。
ゼロ点校正やフルスケール校正が便利です。
逆極性保護と電流制限保護。
落雷や圧力衝撃に耐性があります。
高精度、高安定性、高信頼性。
応用分野
産業用プロセス制御
油圧測定
さまざまな過酷な環境での圧力測定
製品概要

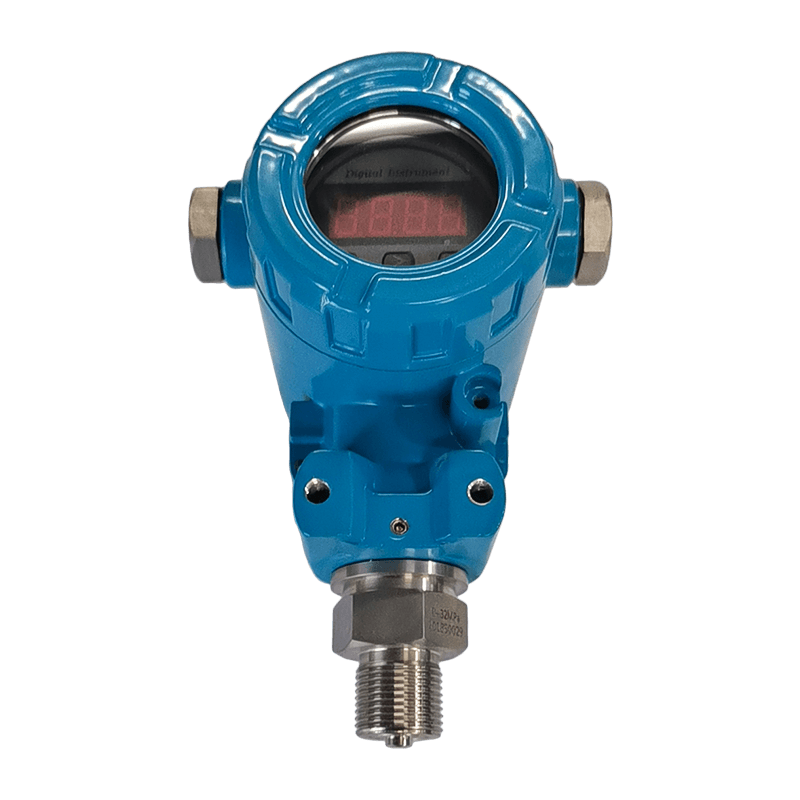

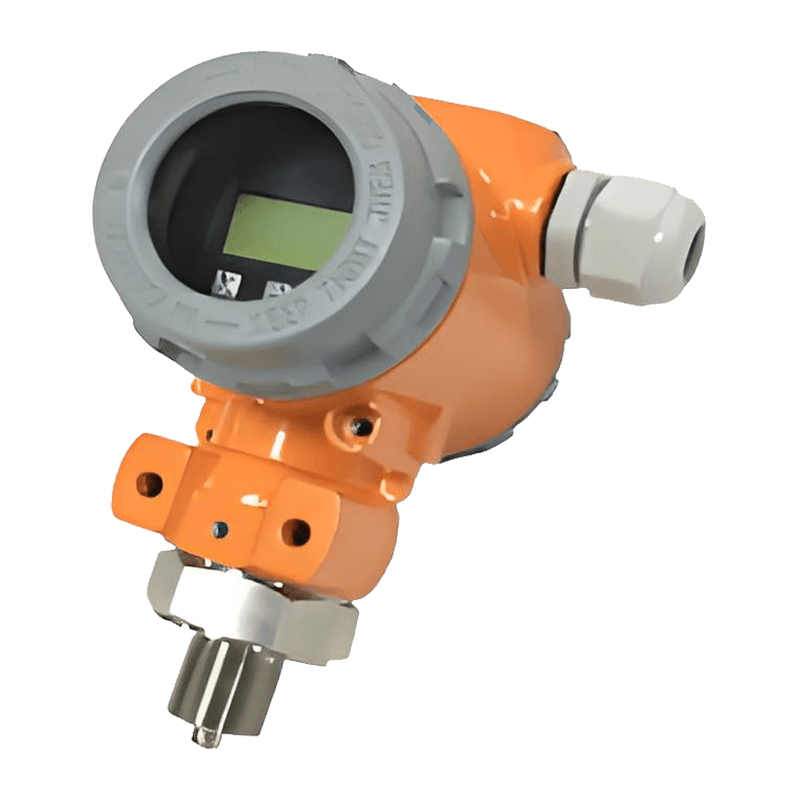

防爆デジタル表示AI-TD圧力伝送器は、信号測定素子としてステンレス製ダイヤフラムを備えたシリコン圧力センサーを使用し、専用IC回路を採用することにより、広い温度範囲にわたるゼロ点補償と温度性能補償を実現します。この圧力伝送器は LCD デジタル表示を備え、防爆認定を受けています。
この製品は、石油、化学、冶金、電力、水文学などの工業プロセスにおける圧力測定に使用されます。

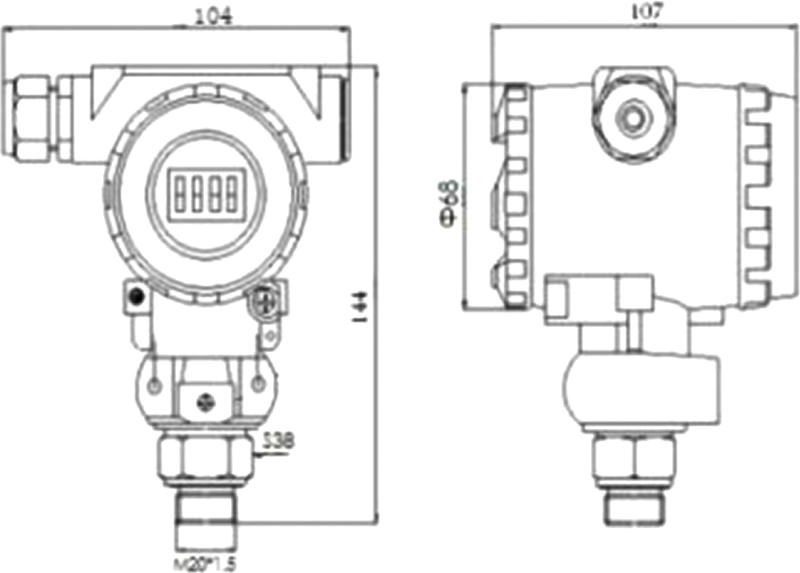

外部構造:(単位:mm)
この画像は参考用です。実際の製品が優先されます。圧力インターフェースはカスタマイズできます。
技術パラメータ:
| 圧力パラメータ |
| 範囲 | -0.1MPa…0MPa〜0.01MPa…100MPa |
| 過負荷 | フルスケールの2倍または110MPa(いずれか低い方) |
| 圧力の種類 | ゲージ圧、絶対圧、密閉ゲージ圧 |
| 電気的パラメータ |
| 電源 | DC12~32V |
| 出力信号 | DC4mA~20mA(2線式) |
| 負荷抵抗器 | ≤ (U-12) /0.02Ω |
| 構造パラメータ |
| エンクロージャ | 防爆鋳造アルミニウムハウジング |
| センサー | 316Lステンレス鋼 |
| シールリング | フッ素ゴム |
| 保護レベル | IP65 |
| 環境条件 |
| メディアの適合性 | 316Lステンレス鋼やフッ素ゴムを腐食しない各種流体 |
| 補償温度 | - 10℃~80℃ |
| 中温 | -30℃~80℃(LCD表示タイプ:-20℃~80℃) |
| 保管温度 | -40℃~125℃(LCD表示タイプ:-20℃~80℃) |
| パフォーマンス指標 |
| 精度 | ≤±0.1%FS (最小) | ≤±0.25%FS (代表値) | ≤±0.5%FS (最大) |
| ゼロ点温度係数 | ±0.03%FS/℃(≦100kPa) | ±0.02%FS/℃ (>100kPa) |
| フルスケール温度係数 | ±0.03%FS/℃(≦100kPa) | ±0.02%FS/℃ (>100kPa) |
| 長期安定性 | ±0.2%FS/年 (最大) |
