特長
●測定範囲が-0.1MPa~100MPaと広いです。
●オールステンレス製、多彩な圧力インターフェースタイプです。
●信頼性の高い性能、安全で使いやすい。
●豊富な出力信号タイプ。
● 逆極性保護と瞬間過電流および過電圧保護により、EMI 保護要件を満たします。
●GB3836.4規格の設計要件を満たした本質安全防爆製品です。
●国家規格GB3836.2の設計要件を満たした防爆製品です。
製品概要

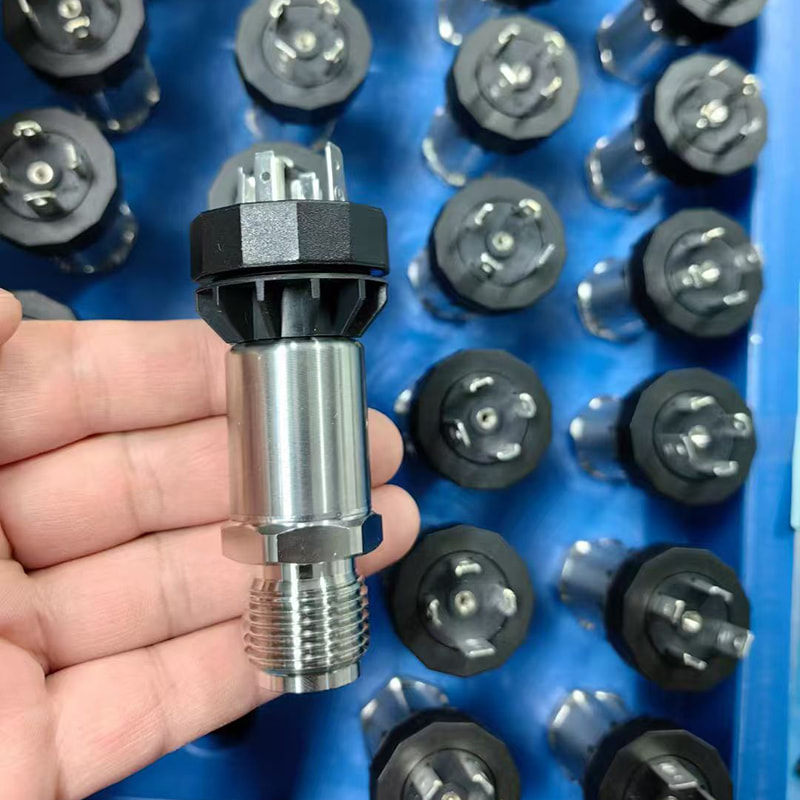

AI-TH ヒルシュマン圧力トランスミッターは、信号測定要素としてステンレス鋼ダイヤフラムを備えたピエゾ抵抗 OEM 圧力センサーを使用します。自動化されたコンピュータテストを受け、レーザートリミング技術を利用して、幅広い温度範囲にわたってゼロ点および温度性能補償を行います。ステンレス鋼のハウジング内にある信号処理回路は、センサー信号を標準出力信号に変換します。製品全体は、部品、半製品、完成品の厳格なテストと経年検査を受けており、安定した信頼性の高い性能が保証されています。
この製品は、優れた信頼性、柔軟性、多用途性により、石油、化学、冶金、電力、水位などの工業プロセスにおける圧力測定および制御に広く使用されています。

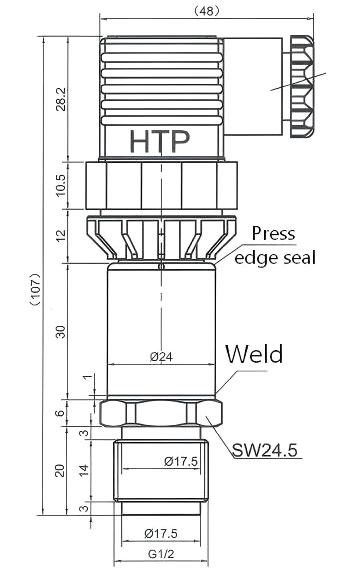

外部構造:(単位:mm)
この画像は参考用です。実際の製品が優先されます。圧力インターフェースはカスタマイズできます。
技術パラメータ:
| 範囲 | -0.1M p a ������ 0MPa〜0.01MPa ������ 100MPa |
| 過負荷 | フルスケール圧力の2倍または110MPa(いずれか低い方) |
| ストレスの種類 | ゲージ圧式、絶対圧式、または密閉ゲージ圧式 |
| 精度 | ±0.5%FS |
| 長期安定性 | 最大±0.3%FS/年 |
| ゼロ点温度係数 | 0.03%FS/℃(≤100kPa); 0.02%FS/℃(>100kPa) |
| フルスケール温度係数 | 0.03%FS/℃(≤100kPa); 0.02%FS/℃(>100kPa) |
| 補償温度 | -10℃~80℃ |
| 動作温度 | -30℃~80℃、本質安全防爆型 -10℃~60℃ |
| 保管温度 | -40℃~125℃ |
| 出力タイプ | 電流式(2線式) | 電圧式(3線式) |
| 電源 | DC10~30V | DC10~30V |
| 出力信号 | DC4mA~20mA | DC0/1~5/10V |
| 絶縁抵抗 | 100MΩ、DC100V |
| エンクロージャの保護 | IP65(プラグインタイプ) |
| 電気接続 | ヘスマン |
| 圧力接続 | G1/2 外部ねじ (ご要望に応じてカスタマイズ可能) |
