特長
● 微小電気機械システム (MEMS) 流量センサーチップ、バイパスシャント、電磁比例弁を使用しています。
●電磁比例弁は長寿命、高感度が特長です。
●センサーのゼロ点安定性。
●測定範囲内での精度と再現性が良好です。
●応答速度が速い。
●標準的なメカニカルインターフェース、取り付けが簡単です。
●RS485通信出力、標準MODBUS RTUプロトコル。
●LCDには瞬時流量と累積流量が表示され、明確で直感的な読み取り体験が可能です。流量はボタン入力で制御でき、制御されたリアルタイムの流量は LCD 画面に直接表示されます。
● 標準構成には 4 ~ 20mA の入出力制御が含まれます。
●カスタマイズ可能な0-5Vまたは0-10V入出力制御
製品紹介

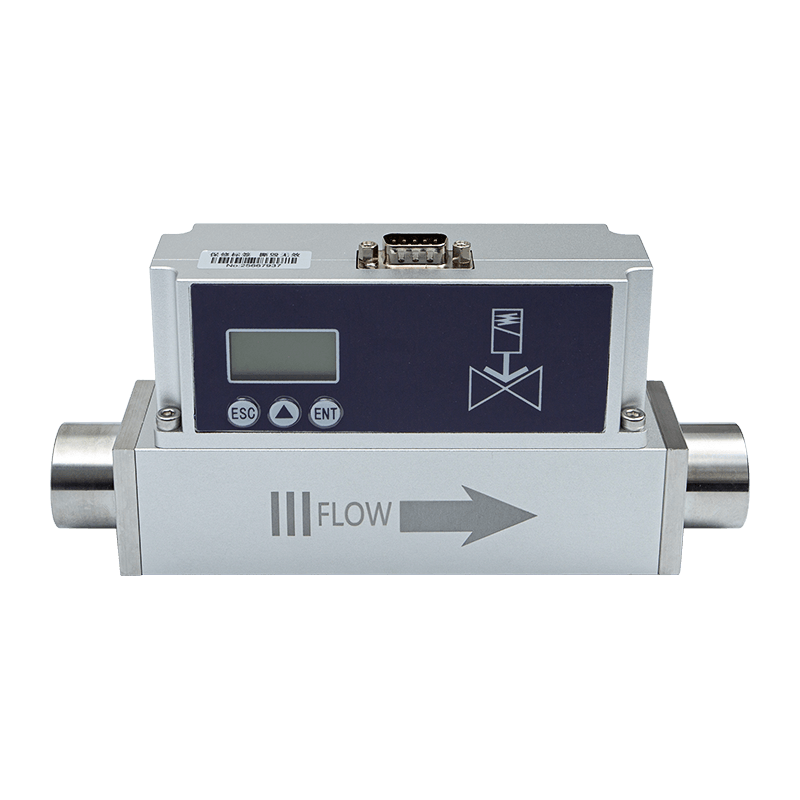

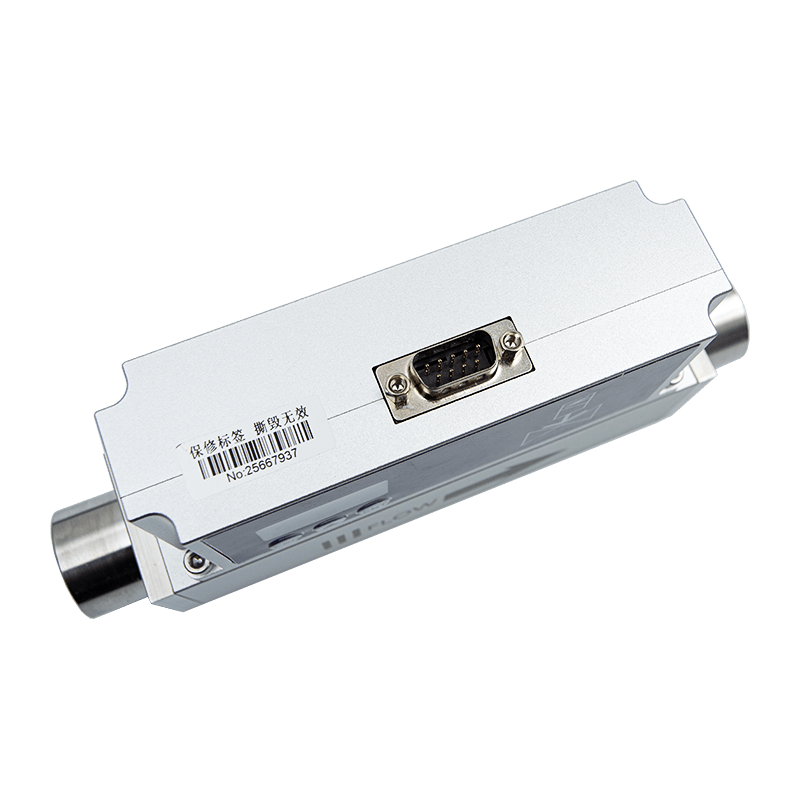

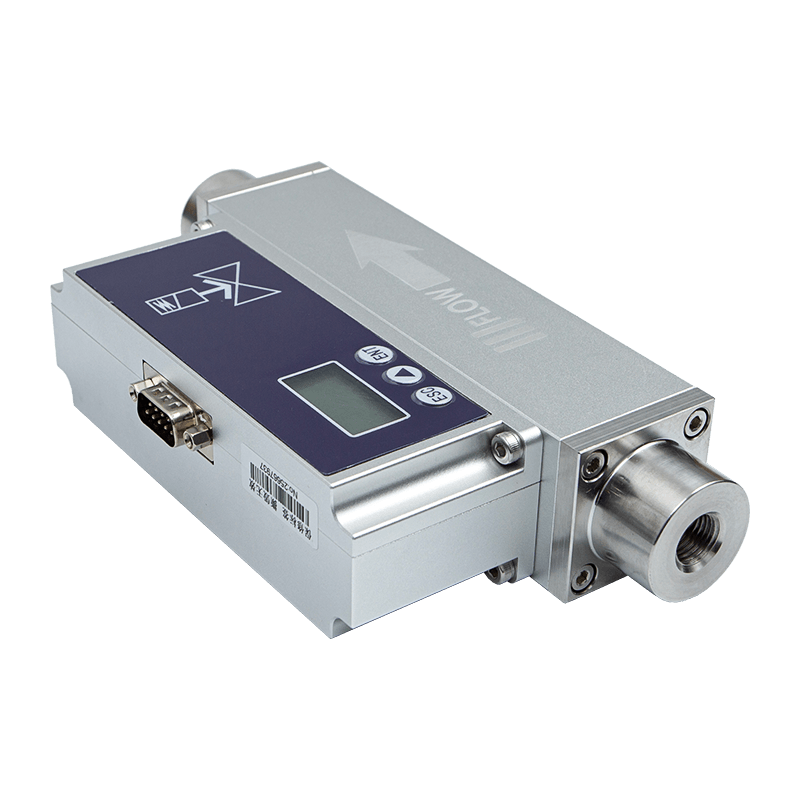

AI-FC 比例弁制御熱式ガス質量流量計は、高度な微小電気機械システム (MEMS) 流量感知チップを使用して設計および開発された比例弁流量制御を備えた熱式ガス流量センサーです。デジタル信号処理技術と流量制御アルゴリズムを組み合わせて、さまざまなガスの流量の正確な制御とインテリジェントな処理を実現します。
比例弁制御の流量計は、高精度と強力な干渉防止機能が特徴です。分配器内のバイパス流体は層流状態となるため、計測・制御がより安定・高精度となり、小流量の各種クリーンガスの計測・プロセス制御に適しています。
技術的パラメータ
| 動作電源 | DC24V/12W |
| 精度 (%) | 制御精度:±1.0%SP、測定精度:1%fs |
| 制御範囲と測定範囲の比率 | 1:100 |
| バルブの種類 | ノーマルクローズタイプ |
| 動作温度 | -10~55℃ |
| 湿度 | <95%RH (霜、氷、結露のないこと) |
| 流量仕様 | (0~10、20、30、50、100、200、300、500)SCCM (0~1、2、3、5、10、20、30)SLM (0~50、100)SLM (0-200、300)SLM |
| 使用圧力範囲 | 測定:0~1.5MPa 制御:10SCCM-30SPLM 圧力:0.1~1.0MPa 100SPLM圧力:0.1~0.65MPa 300SPLM 圧力:0.1~0.5MPa |
| 一般的な制御応答時間 | 1.5秒未満(T90) |
| 応答時間を測定する | <50ms |
| 出力方法 | 4~20mA(1~5V)、0~5V、0~10Vをカスタマイズ可能です。 |
| 通信方法 | RS485 (Modbus RS485 プロトコル) |
| 制御方法 | ボタン操作、Modbus、4-20mA (1-5V)、0-5V、0-10V をカスタマイズできます。 |
| 機械的接続 | G1/4、PT1/2 雌ねじ。他のスレッドはカスタマイズできます。 |
| 保護レベル | IP40 |
25℃、101.32kPa、乾燥空気中で測定しました。
その他の機能
| 選べる標準温度条件 | 0°、20°、25°、ユーザーが調整可能、デフォルトは 25° |
| 選べるガス種 | 空気、N2、O2、CH4、Ar、CO2、He、H2、C3H8 |
| 通常の使用圧力差 | 0.1~0.8MPa、流量≦30SLM 0.1MPA~0.6MPA 30SLM < 流量仕様 <= 100SLM 0.1MPa -0.4MPa 100SLM<流量仕様<300SLM |
| 従来にない作動圧力差 | カスタマイズされたコンサルティングが可能 |
