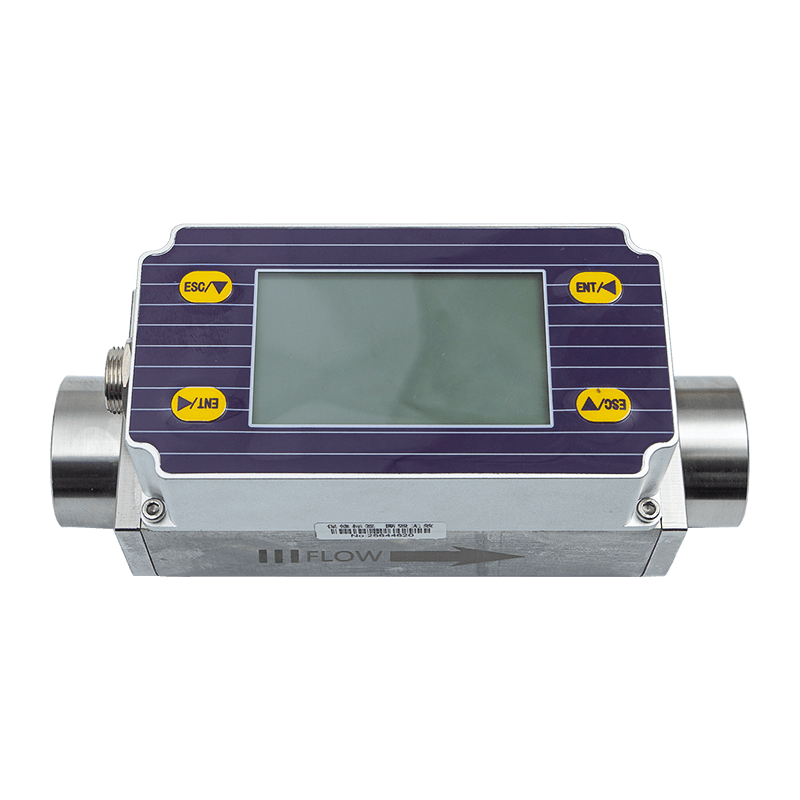

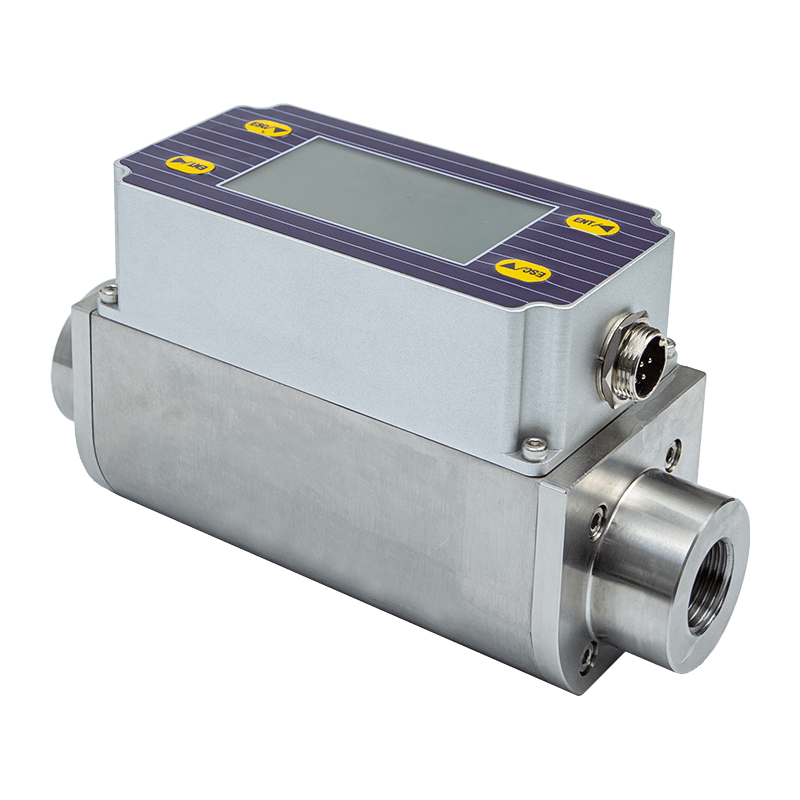

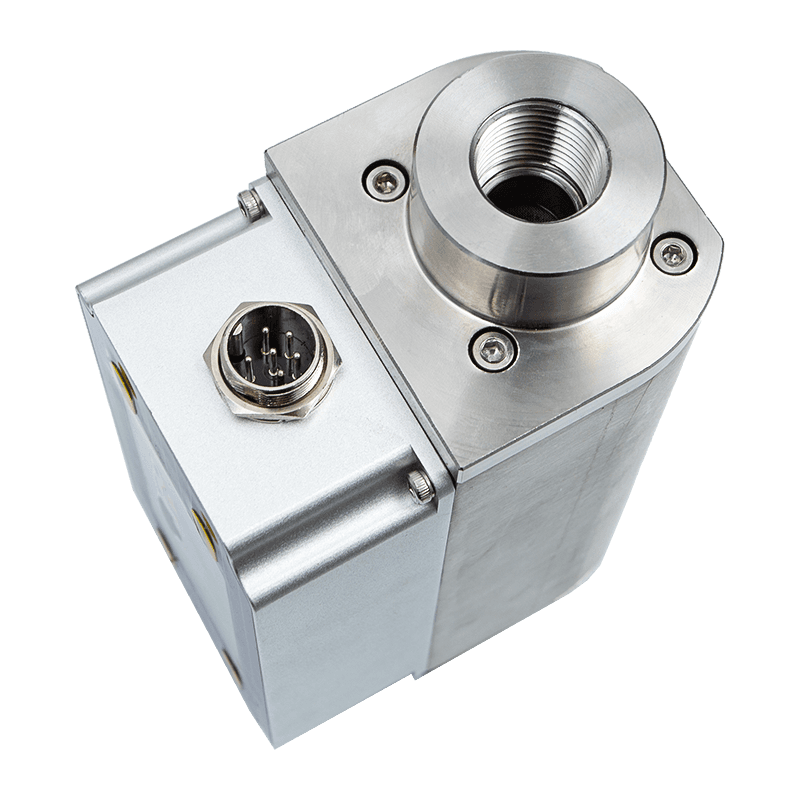

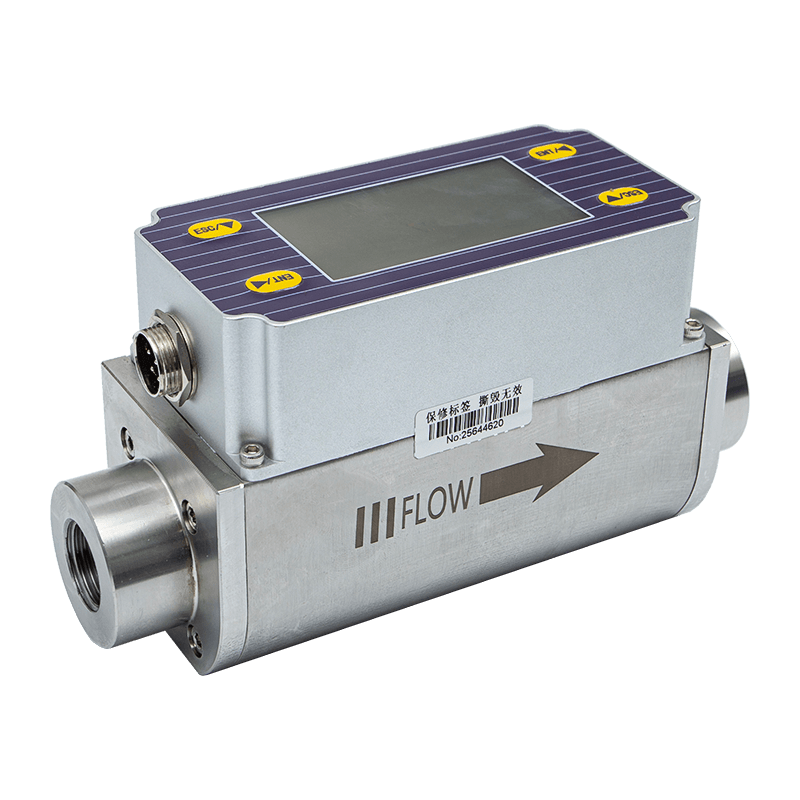

測定原理
熱式ガス質量流量計は、熱拡散の原理に基づいて設計されています。これらの機器は、一定温度差法を使用してガスを正確に測定します。小型、高度なデジタル化、簡単な設置、正確な測定などの利点があります。
センサーセクションは、2 つのリファレンスグレードの白金測温抵抗体で構成されています。動作中、1 つのセンサーが媒体温度 T1 を継続的に測定します。もう 1 つのセンサーは、媒体温度 T2 よりも高い温度まで自己発熱し、速度センサーと呼ばれる流体の流量を検出するために使用されます。温度 ΔT = T2 - T1 (T2 > T1)。流体が通過すると、ガス分子がセンサーに衝突し、T2 から熱を奪い、T2 の温度を低下させます。 ΔT を一定に保つには、T2 への供給電流を増やす必要があります。ガス流量が速いほど、より多くの熱が運び去られます。ガス流量と熱の増加の間には一定の関数関係があります。これが温度差一定の原理です。
その中にρ g 、流体比重(密度に関連)
V — 流速
K — バランス係数
Q — 加熱能力(比熱と構造に関連)
ΔT — 温度差
熱式ガス流量計は、センサ温度が常に自動的に媒体(周囲)温度よりも約 30 ℃高くなりますので、原理的に温度補償は必要ありません。
熱式ガス質量流量計は、-40 ~ 220 ℃の媒体温度に適しています。
( 1 ) 流体の比重と密度は関係があります。
ここで、ρ g — 動作条件下での媒体の密度 (kg/m3)
ρn — 標準条件 (101.325 kPa、20 ℃) での媒体の密度 ( kg/m3 )
P — 動作圧力 ( kPa )
T — 動作温度 (°C)
式 (1) と (2) から、流速、動作圧力、ガス密度、動作温度の間の関数関係が決定されています。
サーモスタット式示差熱質量流量計は、温度と圧力の両方の影響を受けません。これは真の直接質量流量計であり、ユーザーが圧力や温度を補正する必要がありません。
熱式ガス質量流量計には次の技術的な利点があります。
●真の質量流量計は、ガス流量測定に温度や圧力の補正を必要とせず、便利で正確です。ガスの質量流量または標準体積流量を求めることができます。
●測定範囲が広く、100Nm/sから0.5Nm/sまでのガス流量を測定でき、ガス漏れ検知などに使用できます。
●耐衝撃性に優れ長寿命です。センサーには可動部品や圧力感知部品がないため、振動による測定精度の影響を受けません。
●設置やメンテナンスが簡単です。設置とメンテナンスは、現場の状況が許せば、生産を中断することなく実行できます。 (特別なカスタマイズが必要です)
●デジタルデザイン。全体的なデジタル回路測定により、正確な測定と便利なメンテナンスが保証されます。
●RS-485通信を利用し、工場の自動化・統合化を実現します。
