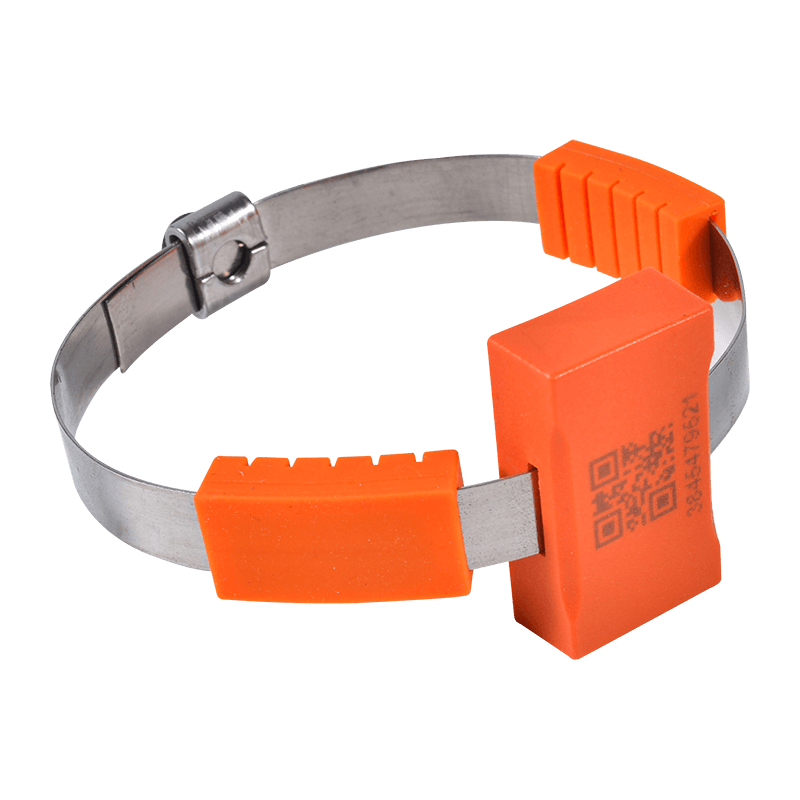

パッシブワイヤレス温度測定センサー

主な機能

機能紹介

温度検知機能

被測定部の現在温度をリアルタイムに検出

電源電圧セルフテスト機能

センサー自身の電源電圧値をリアルタイムに検出

電力は誘導電流から取り出されます

センサーは一次側電流の電磁誘導によって電力を供給されます。

注: センサーによって検出されたすべてのデータは、無線伝送を介して無線温度測定ホストにアップロードされます。

パラメータ

温度測定範囲：-40～150℃

測定精度：±1℃

温度サンプリング頻度: デフォルトで 10~30 秒 (ランダム)

無線周波数：433MHz

無線伝送距離: ≥ 350 メートル (オープンスペース)

動作電力: 誘導電力、3Aを超える誘導電流

始動電流: < 5A

センサー設置場所の電圧レベル要件: ≤ 220KV

センサー設置場所の主電流要件: ≤5000A (5000A を超える電流については、メーカーの技術担当者に連絡して設置場所の状況を評価してください)。

インストール方法: 同梱

本体寸法：24mm×22mm×10mm

インストール

パート

取り外し可能な高電圧開閉装置: バスバー、固定接点、ケーブル接続など。

低圧開閉装置: 発信端子、サーキットブレーカーの入力および出力端子。

管状母線、銅母線、変電所端子など

固定高電圧開閉装置: バスバー、絶縁スイッチ、ケーブル接続など。

低圧開閉装置：遮断器の入口、出口、ケーブル出口など

インストールation steps

ステップ 1: 設置場所の長さを見積もり、適切な長さをモジュールに挿入します。集電板とソフトシリコンをセンサーに挿入します（ソフトシリコンの波形面を下にして、温度感知位置に合わせてください）。

ステップ 2: 温度測定点が測定対象部分に接触するようにモジュールを電源 (主電流経路) に巻き付け、両側の合金プレートを締め付けます。次に両端をクリップの下で重ねます。六角レンチでネジを締めます。
